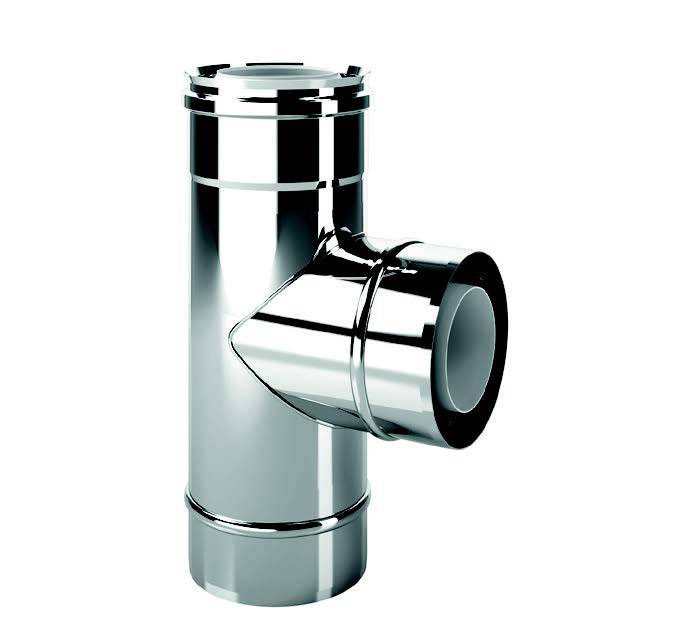

90° tee with 90° elbow inside, used as connection
Round door inspection element, allows the operations of cleaning and maintenance of the exhaust flue

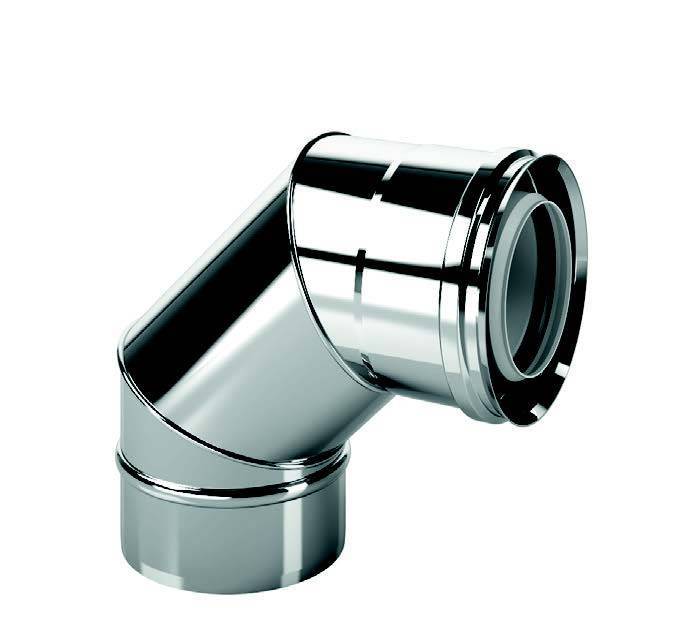

90° bend: allows the deviation7shift of the exhaust flue system. For horizontal or vertical part of
Condensate drainage duct, with male thread 3/4 “, to be connected to a proper disposal system conden

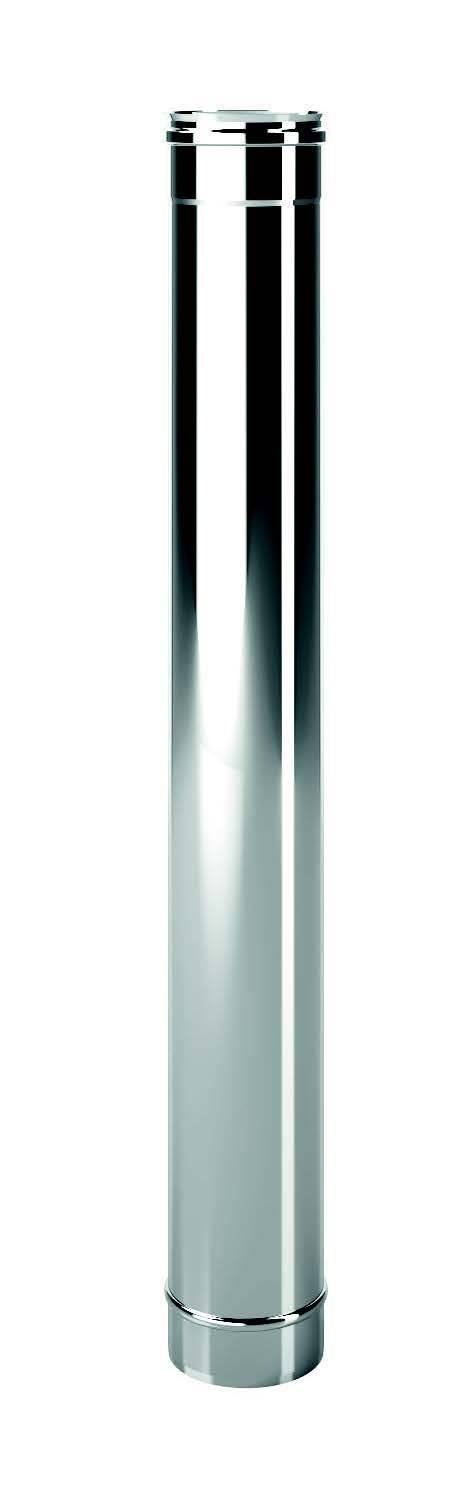

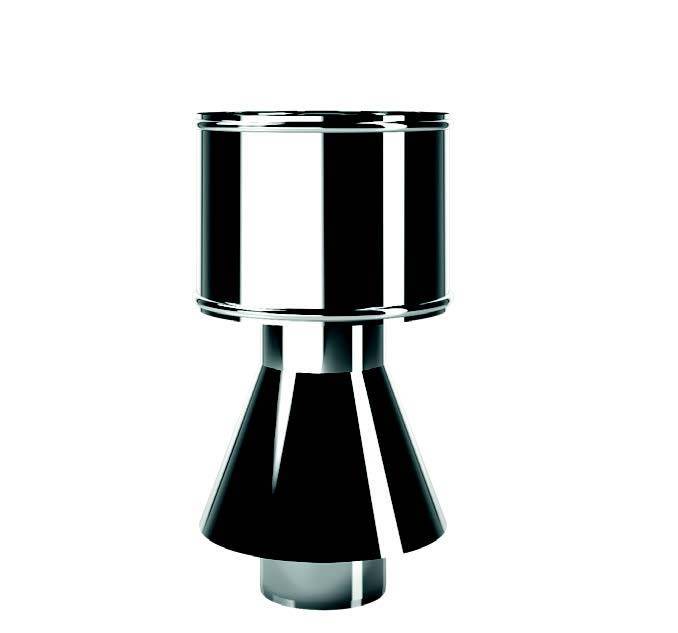

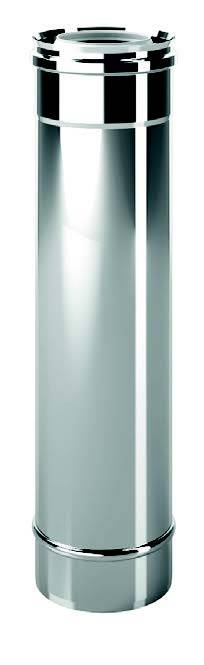

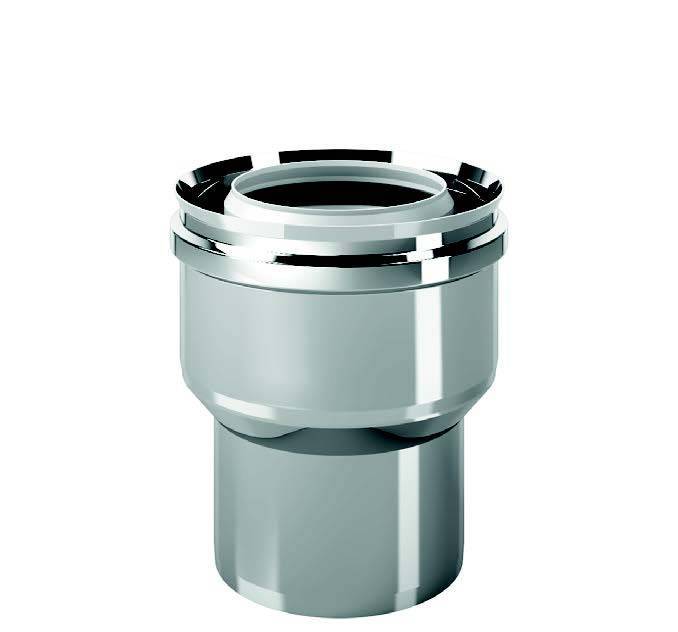

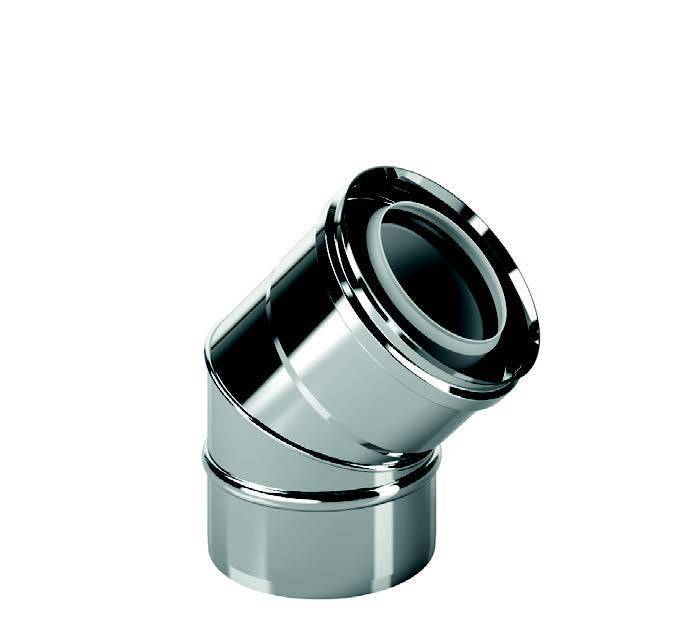

Bi Condex

Installazione di tubi Bi Condex

IN BREVE

Ideale per la composizione di sistemi fumari in edifici ove non presente idoneo vano tecnico di passaggio, il sistema BI-CONDEX nasce dall’esigenza di creare adeguati presupposti strutturali per consentire corretta esalazione dei fumi derivanti da generatori a condensazione. La serie BI-CONDEX è formata da una parete interna in polipropilene (Sistema EUROPLAST), resistente sino a 120° C (certificazione prodotto plastico secondo normativa UNI EN 14471:2012), ancorata ad una parete esterna in acciaio AISI 304 mediante apposito centratore stampato a caldo. Seguendo le indicazioni forniteci dalle normative in materia attualmente in vigore (UNI 11071 / UNI EN 10845), esistono svariate possibilità di utilizzo del prodotto.

QUANDO SI USA

Rispettando i parametri essenziali presenti nelle sopracitate normative (caratteristiche prodotto
/ requisiti di installazione / idonea ventilazione del cavedio) la serie BI-CONDEX può essere totalmente bloccata nella muratura, creando adeguata aereazione alla base ed alla sommità del sistema. La serie BI-CONDEX può essere inoltre asservita contemporaneamente allo scarico dei fumi e all’adduzione aria comburente del generatore, utilizzando l’apposito terminale di esalazione e attenendosi scrupolosamente alle indicazioni fornite dal costruttore del generatore concernenti lo sviluppo massimo realizzabile del Sistema Fumario coassiale.

COME SI INSTALLA

Giunzione classica maschio-femmina: entrambe le pareti che compongono il sistema hanno la stessa conformazione morfologica (innesto femmina rivolto verso la sommità di evacuazione) poiché si presuppone l’installazione esclusiva in cavedio / vano tecnico o “sotto traccia”, direttamente nella muratura. Il sistema BI-CONDEX rappresenta una scelta pratica, sicura e semplice: grazie alla meticolosa attenzione e cura nelle calibrature maschio e femmina viene garantita una perfetta tenuta nell’accoppiamento con possibilità di rotazione del prodotto a 360°, evitando problemi di allineamento tipici dei sistemi conici, ad avvitamento e combinati. Abbinando il sistema generatori che producono fumi umidi o vapori di cottura deve essere installata nella sede femmina la guarnizione di tenuta, certificata e garantita secondo la normativa europea EN 14241-1, senza dover utilizzare “in opera” mastice siliconico e costose paste anticapillarità. Per una perfetta tenuta meccanica ed alla trazione è consigliato l’utilizzo dell’apposita fascia di tenuta, disponibile in due distinte versioni per necessità pratiche ed estetiche.
Per ogni ulteriore delucidazione consultare la scheda tecnica a seguire o contattare il servizio tecnico di assistenza presso i nostri uffici.

Scheda tecnica

  • RIFERIMENTO NORMATIVO
    Marcatura prodotto “CE” secondo normativa europea EN 14471:2012.
  • MATERIALE
    Parete intera: polipropilene.
    Parete esterna: acciaio inox AISI 304 BA (EN 1.4301).
  • CAMPI DI UTILIZZO
     Sistemi Fumari plastici modulari (condotti, canali da fumo, camini metallici, esalazioni aria) asserviti a generatori di calore di tipo a condensazione.
  • APPLICAZIONI
    Installazione esterna o interna.



  • DIAMETRI DISPONIBILI (mm)
    80.
  • GARANZIA PRODOTTO
    2 anni.
  • LIMITAZIONI
    Non utilizzare per campi applicativi differenti da quelli ivi proposti: contattare il nostro ufficio tecnico per ulteriori specifiche inerenti differenti tipologie di generatori o applicazioni in ambienti con presenza di vapori alogeni (es. lavanderie - stirerie - laboratori chimici).
  • CONSIGLI UTILI
    Suggeriamo di attenersi scrupolosamente alle indicazioni inserite nel relativo libretto di uso e manutenzione nonché a quanto riportato nel presente catalogo.

Finiture

Bi Condex: Stainless steel BA exterior finishing Finitura esterna inox lucido BA
Bi Condex: Natural copper exterior finishing Finitura esterna rame naturale
Painted on RAL definition exterior finishing Finitura esterna verniciato su tinta RAL

Designazioni

T120-P1-O-W-1-O10-E-E-L0
Sistema Fumario intubato con guarnizione

T120-P1-O-W-1-O10-E-E-L0
Canale da fumo con guarnizione
