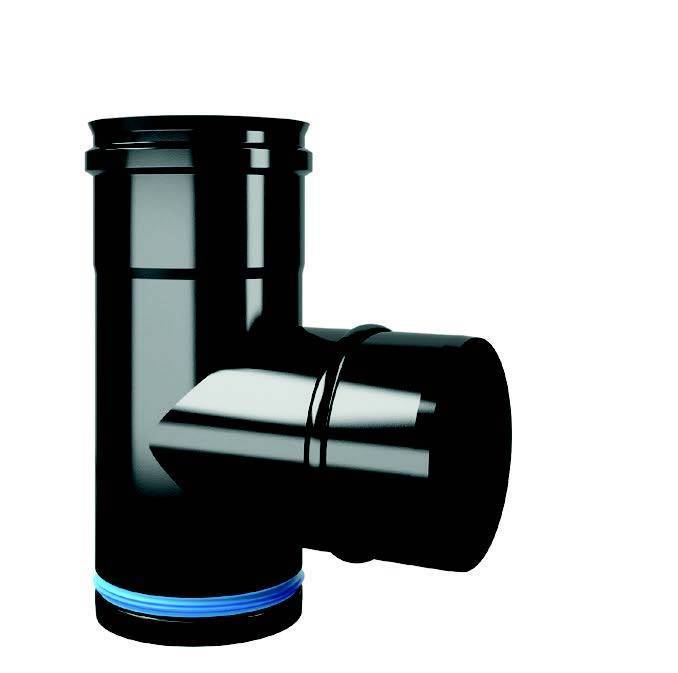

90° tee duct, used to connect the sub horizontal portion and the vertical one of the flue system.
90° tee duct with lateral female junction, used for the connection between the flue system

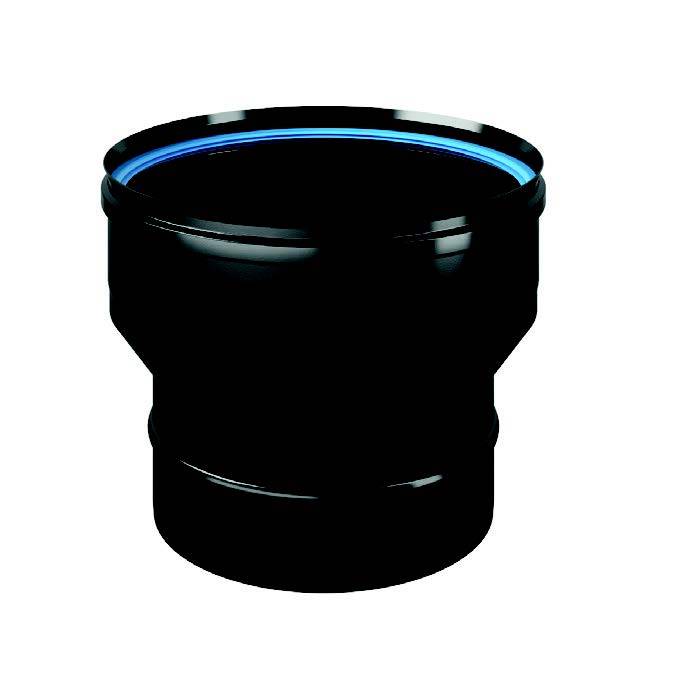

Female-female” increasing concentric adaptor. Allows to increase the section of the system

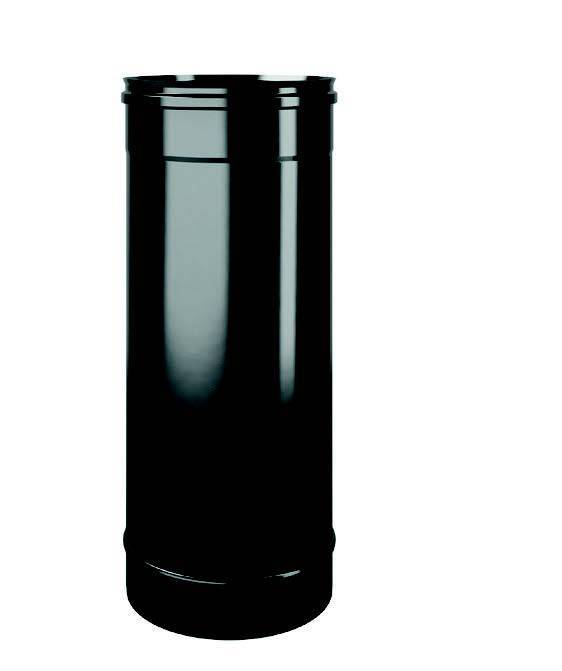

Pipe with circular section with nominal height of 250 mm

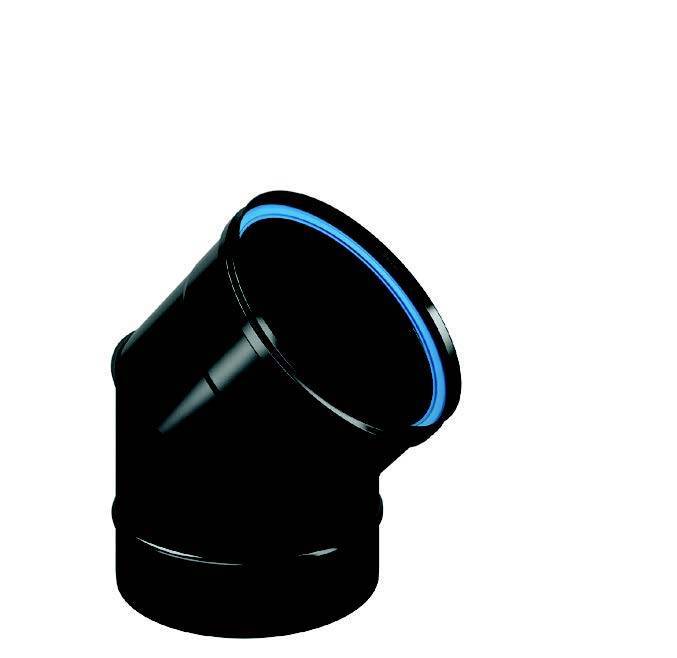

45° bend allows the deviation/shift of the exhaust flue system. For sub horizontal or vertical part

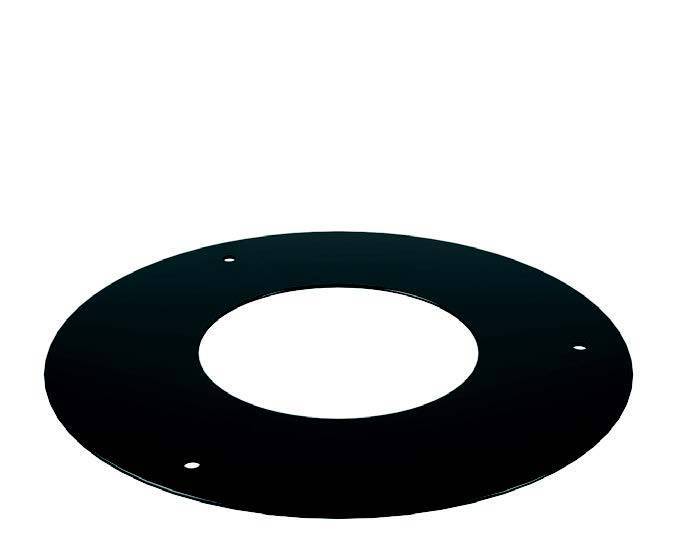

Ceiling hole cover in EPDM rubber matte black finishing

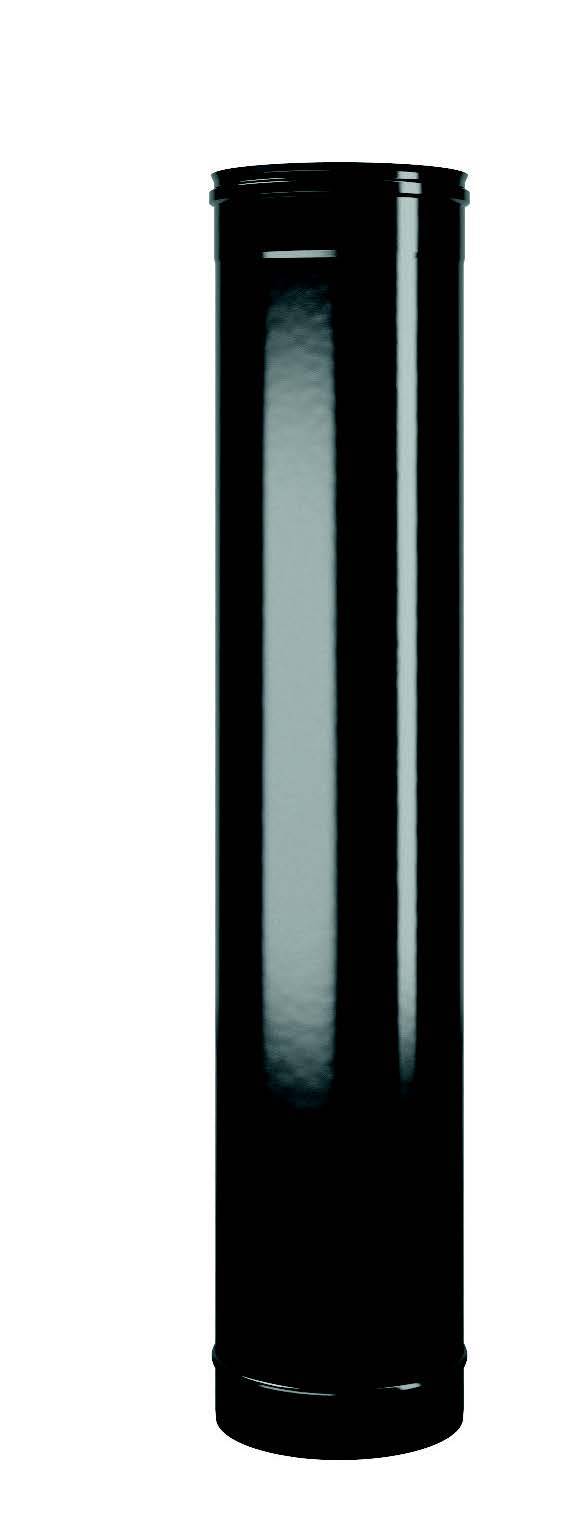

Monofire

Installazione tubi Monofire

IN BREVE

La qualità dell’acciaio inox unita al pregio estetico della verniciatura nero opaco. Il sistema MONOFIRE è realizzato in acciaio inox AISI 316 L con guarnizione e verniciatura a liquido color nero: termoresistente sino a 200° C per funzionamento con fumi umidi o secchi in pressione positiva sino a 200 Pa può essere utilizzata sia per caldaie, tradizionali o a condensazione, che per stufette a pellets, garantendo ottime qualità prestazionali evidenziate dalla classe “V2” di resistenza alla corrosione acida. Disponibile nei diametri nominali 80 mm e 100 mm il sistema MONOFIRE rappresenta oggi la miglior soluzione per la composizione di Sistemi Fumari ove l’estetica degli ambienti sia rispettata con un prodotto di qualità certificato e garantito.

QUANDO SI USA

Evacuazione dei prodotti della combustione, solitamente asservito a generatori a pellet o biocombustibili similari, il sistema MONOFIRE è verniciato a liquido con temperature elevate di resistenza termica (sino a 600° C). La gamma si compone di svariati articoli: raccordi a “T”, rosoni telescopici, ellittici sono solo parte di un ampio catalogo nel quale è possibile trovare tutti gli elementi necessari per ogni esigenza di installazione.

COME SI INSTALLA

Giunzione femmina ed innesto maschio, compatibile con tutti i sistemi De Marinis, Il sistema MONOFIRE rappresenta una scelta pratica, sicura e semplice: grazie alla meticolosa attenzione e cura nelle calibrature maschio e femmina viene garantita una perfetta tenuta nell’accoppiamento con possibilità di rotazione del prodotto a 360°, evitando problemi di allineamento tipici dei sistemi conici, ad avvitamento e combinati. Abbinando i sistemi a generatori che producono fumi umidi e/o pressioni positive oltre 40 Pa deve essere installata nella sede femmina la guarnizione di tenuta, certificata e garantita secondo la normativa europea EN 14241-1, senza dover utilizzare “in opera” mastice siliconico e costose paste anticapillarità. Per una perfetta tenuta meccanica ed alla trazione è consigliato l’utilizzo dell’apposita fascia di tenuta.
Per ogni ulteriore delucidazione consultare la scheda tecnica a seguire o contattare il servizio tecnico di assistenza presso i nostri uffici.

Scheda tecnica

  • RIFERIMENTO NORMATIVO
    Marcatura prodotto "CE" secondo normativa europea EN 1856-2:2009.
  • MATERIALE
    Acciaio inox austenitico AISI 316L BA (EN 1.4404).
  • CAMPI DI UTILIZZO
     Sistemi Fumari metallici modulari (condotti, canali da fumo, camini metallici, esalazioni aria) asserviti a generatori di calore di tipo atmosferico, pressurizzato, ad aria soffiata, convenzionali o a condensazione, cappe cucina per uso domestico o industriale,
    stufe a legna, caminetti o stufe a pellet.
  • APPLICAZIONI
    Installazione interna.



  • DIAMETRI DISPONIBILI (mm)
    80 - 100.
  • GARANZIA PRODOTTO
    2 anni.
  • LIMITAZIONI
    Non utilizzare per campi applicativi differenti da quelli ivi proposti: contattare il nostro ufficio tecnico per ulteriori specifiche inerenti differenti tipologie di generatori o applicazioni in ambienti con presenza di vapori alogeni (es. lavanderie - stirerie - laboratori chimici).
  • CONSIGLI UTILI
    Suggeriamo di attenersi scrupolosamente alle indicazioni inserite nel relativo libretto di uso e manutenzione nonché a quanto riportato nel presente catalogo.

Designazioni

T600-N1-W-V2-L50040-G600
Sistema Fumario per alte temperature

T200-P1-W-V2-L50040-O60
Canale da fumo con guarnizione
