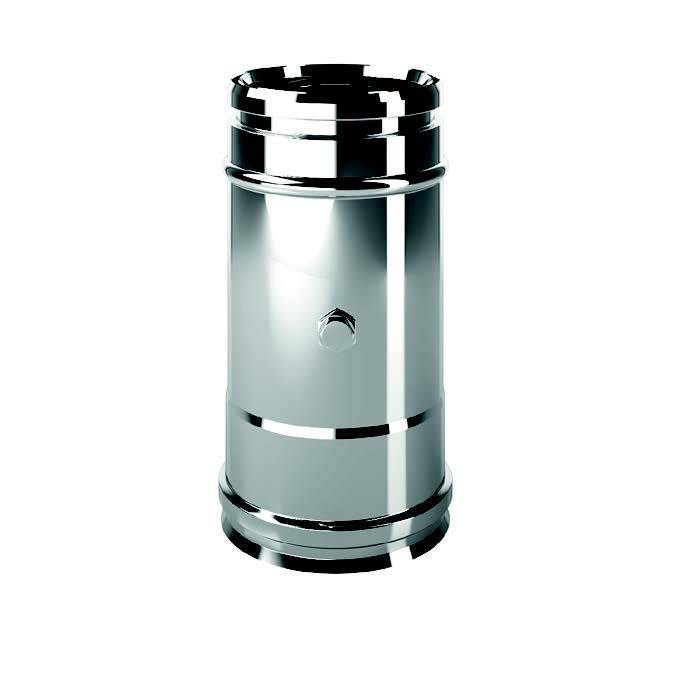

Fumes test collection pipe. Allows the verification of combustion both in individual and collective
45° bend allows the deviation/shift of the exhaust flue system. For horizontal or vertical part of t

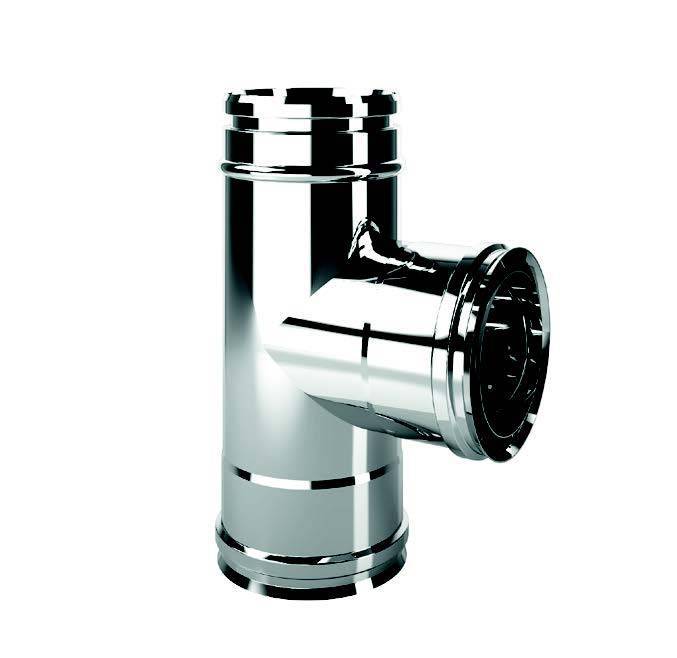

90° tee duct, used to connect the horizontal portion and the vertical one of the flue system
t Gas-flue compensation element, to be installed at the base of the collective simple flue system

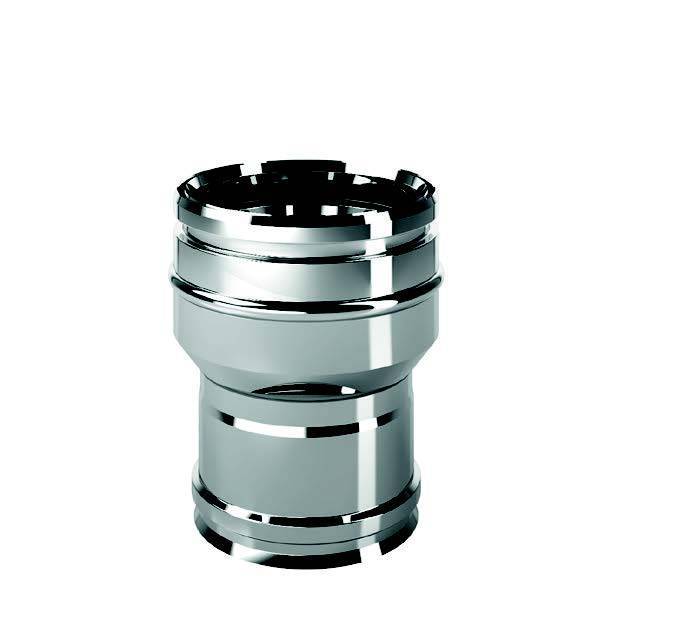

Single wall MONO to double wall ISO AIR adaptor, maintaining the right sense of fumes

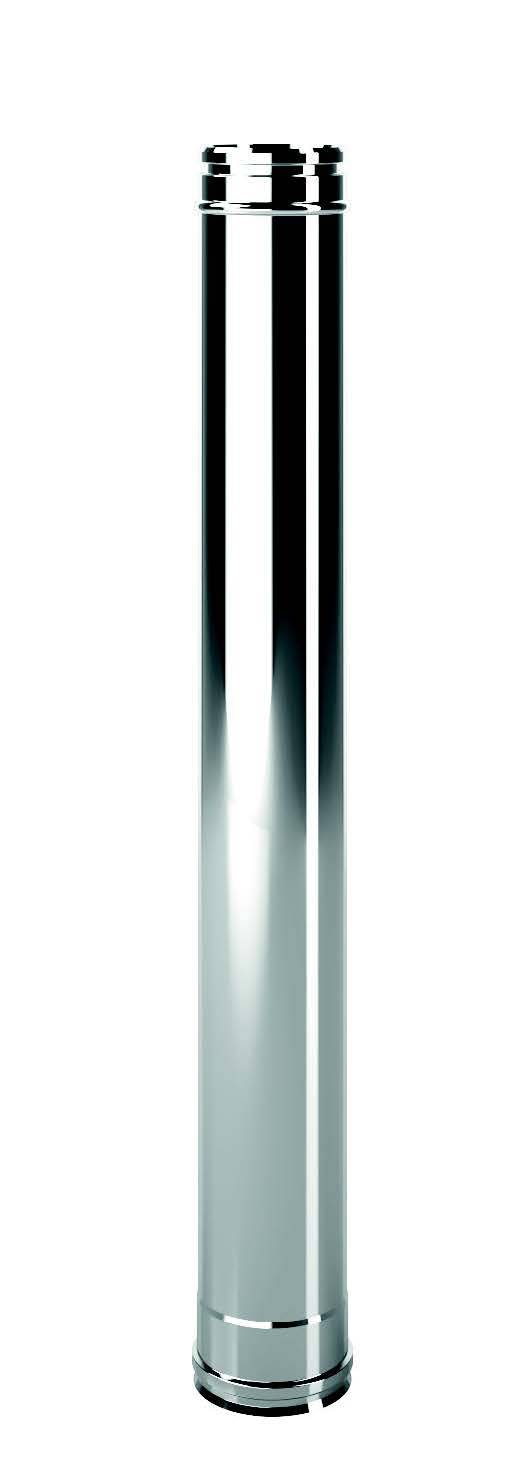

Iso Air

Esempio di Iso Air

IN BREVE

Doppia parete coibentato con intercapedine d’aria statica, parete interna in acciaio inox AISI 316 L, e parete esterna in acciaio inox AISI 304: semplice, comodo e sicuro. La camera d’aria tra le due pareti del sistema garantisce un’ottima resistenza termica a medie ed alte temperature (massimo 600° C) poiché non vi e possibilità che si formi moto convettivo tra le stesse, in soli 10 mm di interspazio. Giunzione meccanica con collare di bloccaggio e guarnizione di tenuta, pratico e compatibile con tutti i prodotti De Marinis, il sistema ISO AIR è generalmente abbinato a caldaie convenzionali o a condensazione, ma anche cappe cucina e stufette a pellet con pressione massima di esercizio a
200 Pa e temperature di esercizio sino a 600° C (senza guarnizione di tenuta). Grazie all’elevato standard tecnologico di produzione, anche il sistema ISO AIR si compone di svariati elementi per meglio adattarsi ad ogni esigenza...e non solo: De Marinis ha inoltre la possibilità di produrre, certificare e garantire anche gli articoli a misura, utili talvolta per ovviare alle problematiche di cantiere e snellire i costi di impianto. Da ricordare inoltre che anche il sistema ISO AIR è coperto da un’esclusiva garanzia prodotto pari a 10 anni, 5 volte tanto quanto prescritto dalle normative europee in materia, volontariamente rilasciata da De Marinis.

QUANDO SI USA

Fumi umidi e basse temperature, tipici dei generatori a condensazione, o secchi ad alte temperatura, ad esempio caldaie convenzionali o stufe a pellet, per pressioni positive o tiraggio naturale: il prodotto giusto per risolvere i problemi di ingombro del sistema fumario, senza tralasciare funzionalità e sicurezza. A garanzia inoltre di eccellente qualità è la saldatura superiore tra le pareti del sistema che conferisce ad ogni articolo giusta rigidità, impedendo fenomeni di distaccamento o disassamento tra le pareti, fastidiosi ed invalidanti in fase di installazione.

COME SI INSTALLA

Installare gli elementi della serie con la giunzione femmina della parete interna rivolta verso la sommità del sistema fumario (seguire il “senso fumi” sull’apposita etichetta): innestare quindi l’elemento successivo con la parte interna maschio rivolta verso il generatore e serrare con l’apposito collare di bloccaggio, a garanzia di perfetta tenuta meccanica del sistema. Facile? Certamente, ed ancor più semplice grazie al servizio tecnico De Marinis, che sarà a vostra disposizione per fornire lo schema di montaggio in base alle misure tecniche per ogni cantiere.
Per ogni ulteriore delucidazione consultare la scheda tecnica a seguire o contattare il servizio tecnico di assistenza presso i nostri uffici.

Scheda tecnica

  • RIFERIMENTO NORMATIVO
    Marcatura prodotto "CE" secondo normativa europea EN 1856-1:2009.
  • MATERIALE
    Parete interna acciaio inox austenitico AISI 316L BA (EN 1.4404)
    Parete esterna acciaio inox austenitico AISI 304 BA (EN 1.4301)
    Rame naturale.
  • CAMPI DI UTILIZZO
     Sistemi Fumari metallici modulari (condotti, canali da fumo, camini metallici, esalazioni aria) asserviti a generatori di calore di tipo atmosferico, pressurizzato, ad aria soffiata, tradizionali o a condensazione, cappe cucina per uso domestico o industriale e stufe a pellet.
  • APPLICAZIONI
    Installazione esterna o interna.



  • DIAMETRI DISPONIBILI (mm)
    Diametro interno: 80 - 100 - 130 - 160 - 180 - 200 - 250.
    Diametro esterno: 100 - 120 - 150 180 - 200 - 220 - 270.
  • GARANZIA PRODOTTO
    10 anni.
  • LIMITAZIONI
    Non utilizzare per campi applicativi differenti da quelli ivi proposti: contattare il nostro ufficio tecnico per ulteriori specifiche inerenti differenti tipologie di generatori o applicazioni in ambienti con presenza di vapori alogeni (es. lavanderie - stirerie - laboratori chimici).
  • CONSIGLI UTILI
    Suggeriamo di attenersi scrupolosamente alle indicazioni inserite nel relativo libretto di uso e manutenzione nonché a quanto riportato nel presente catalogo.

Finiture

Iso Air - Stainless steel BA exterior finishing Finitura esterna inox lucido BA
Iso Air - Natural copper exterior finishing Finitura esterna rame naturale
Painted on RAL definition exterior finishing Finitura esterna verniciato su tinta RAL

Designazioni

T200-P1-W-V2-L50040/050-O40
Sistema Fumario / canale da fumo resistente sino a 200 Pa con fumi umidi

T600-N1-W-V2-L50040/050-G300
Sistema Fumario alte temperature, fumi umidi o secchi in depressione
