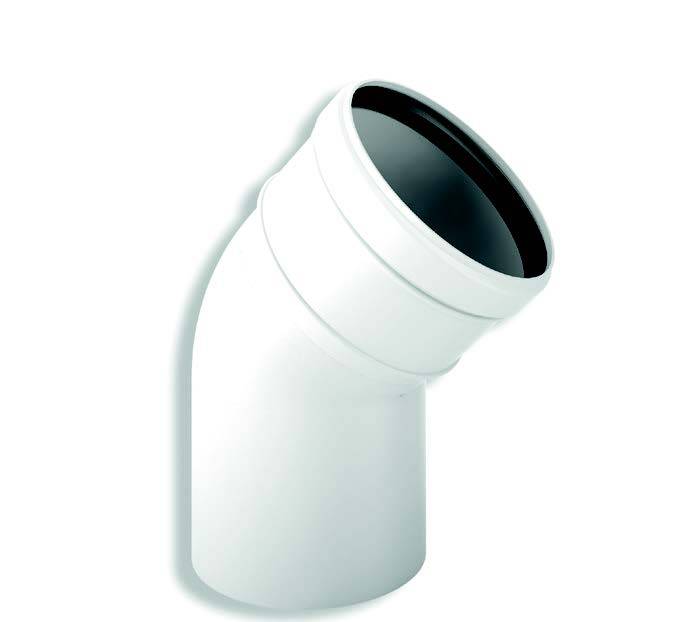

45° bend allows the deviation/shift of the exhaust flue system. For sub horizontal or vertical part

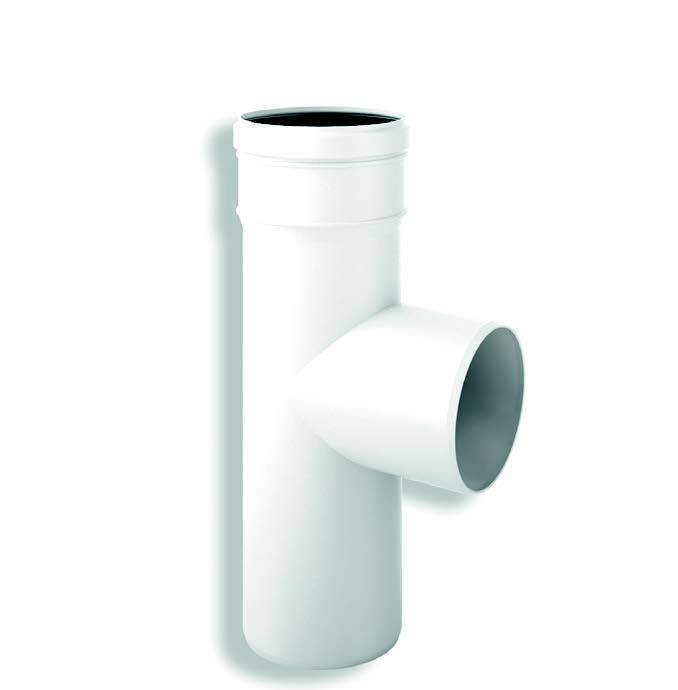

90° tee duct, used to connect the sub horizontal portion and the vertical one of the flue system
Fumes test collection pipe. Allows the verification of combustion in individual and collective syste
Check valve”, installed just above the generator, especially with collector of multiple connections

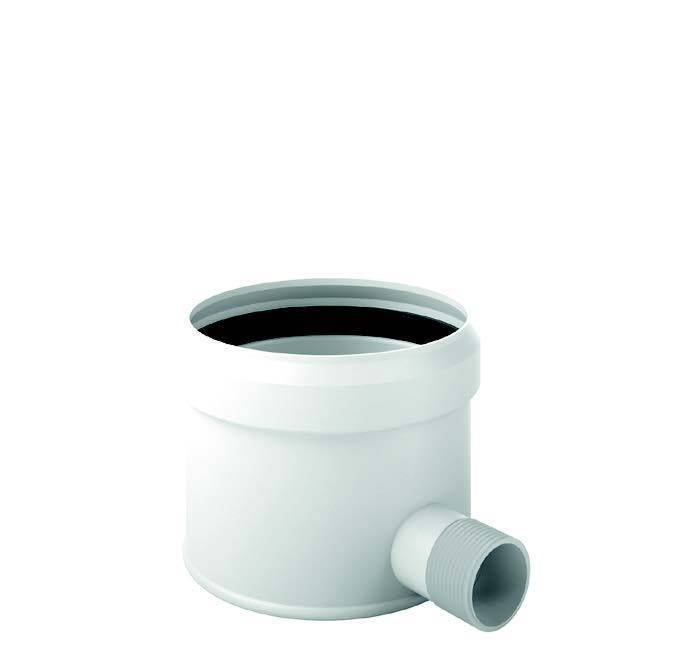

Siphon for the disposal of condensate with non-return valve

Europlast

Installazione dei tubi Europlast

IN BREVE

Ideale per generatori a condensazione il sistema EUROPLAST è realizzato in polipropilene color bianco, composto da elementi rigidi e flessibili, idoneo a ricevere fumi con temperatura massima di esercizio pari a 120°C e pressione positiva P1 pari a 200 Pa.

QUANDO SI USA

Evacuazione dei prodotti della combustione, abbinabile a generatori a condensazione o cappe cucina di tipo domestico, installabile esclusivamente in ambienti interni o in cavedio / vano tecnico, poiché teme l’esposizione ai raggi ultravioletti. Disponibile dal diametro 60 mm. al diametro 200 mm. Il sistema EUROPLAST si compone di svariati elementi per meglio corrispondere ad ogni esigenza:
il polipropilene di color bianco permette inoltre una buona mimetizzazione del prodotto in ambienti interni, impedendo inoltre la vista del deflusso interno delle condense, penalizzante dal punti di vista estetico poiché di tipo “giallognolo”, contrariamente ai paritetici sistemi trasparenti.

COME SI INSTALLA

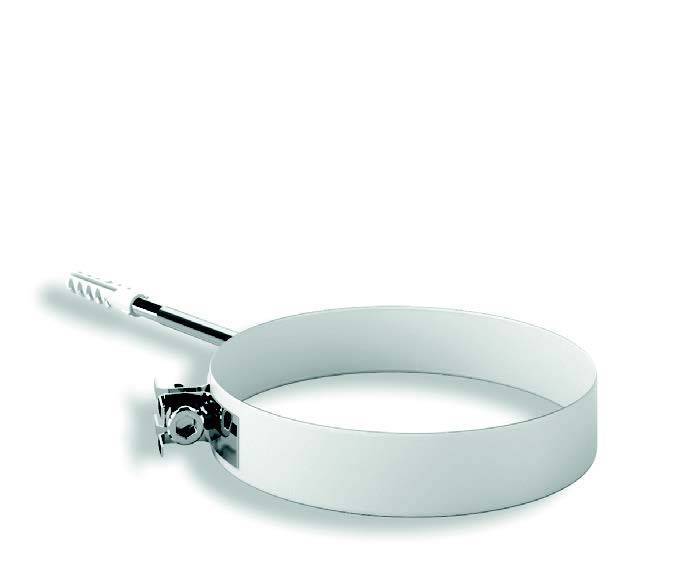

Giunzione femmina ed innesto maschio liscio, il sistema EUROPLAST non necessita di fascia di bloccaggio tra gli elementi rigidi. È tuttavia a disposizione un apposito collare (cod. EPASA) per poter fissare il tubo flessibile agli elementi rigidi andando ad effettuare un’idonea trazione dello stesso all’interno del cavedio, per meglio collimare le dilatazioni termiche del prodotto.
Essendo il sistema tipicamente abbinato a generatori che producono fumi umidi o vapori di cottura è installata nella sede femmina la guarnizione di tenuta, certificata e garantita secondo la normativa europea EN 14241-1, senza dover utilizzare “in opera” mastice siliconico e costose paste anti capillarità. Ricordiamo infatti che la guarnizione di tenuta è sempre un essenziale elemento di sicurezza per la corretta esecuzione di un sistema fumario in presenza delle sopracitate condizioni, soprattutto in condizioni cantieristiche ove il deperimento, ad esempio per micro ammaccatura, dei sistemi privi di guarnizione è un’importante causale di rischio da non sottovalutare.
Per ogni ulteriore delucidazione consultare la scheda tecnica a seguire o contattare il servizio tecnico di assistenza presso i nostri uffici.

Scheda tecnica

  • RIFERIMENTO NORMATIVO
    Marcatura prodotto “CE” secondo normativa europea EN 14471:2012.
  • MATERIALE
    Polipropilene.
  • CAMPI DI UTILIZZO
     Sistema Fumario e canale da fumo plastico asservito a generatori a condensazione cappe cucina ad uso domestico
  • APPLICAZIONI
    Installazione interna.



  • DIAMETRI DISPONIBILI (mm)
    60 - 80 – 100 – 110 – 125 – 160 - 200.
  • GARANZIA PRODOTTO
    2 anni.
  • LIMITAZIONI
    Non utilizzare per campi applicativi differenti da quelli ivi proposti: contattare il nostro ufficio tecnico per ulteriori specifiche inerenti differenti tipologie di generatori o applicazioni in ambienti con presenza di vapori alogeni (es. lavanderie - stirerie - laboratori chimici).
  • CONSIGLI UTILI
    Suggeriamo di attenersi scrupolosamente alle indicazioni inserite nel relativo libretto di uso e manutenzione nonché a quanto riportato nel presente catalogo.

Designazioni

T120-P1-O-W-1-O10-I-E-L
Sistema Fumario intubato con guarnizione

T120-P1-O-W-1-O10-I-E-L
Canale da fumo con guarnizione
