Torrini

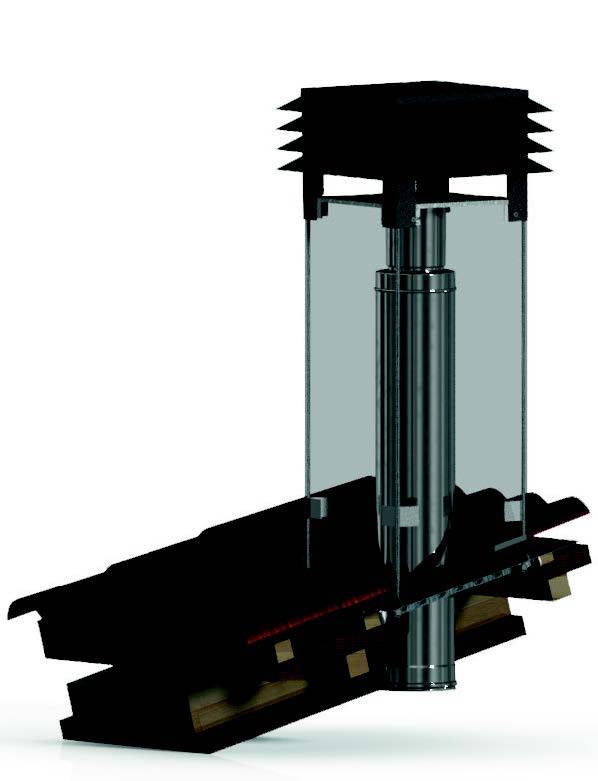

Kit Terminale Torrino 40X40

IN BREVE

Pratici, semplici e…belli! Proprio così: se tecnicamente non era possibile creare un elemento terminale con caratteristiche superiori a quanto proposto nella nostra documentazione, il nuovo obiettivo era sicuramente quello di concepire un sistema di scarico a tetto maggiormente appagante dal punto di vista estetico. Nascono così i nuovi torrini, polivalenti soluzioni per uno scarico a tetto comodo da installare e facile da pulire.

QUANDO SI USA

Per qualsiasi tipo di applicazione. Fumi secchi con medio-alte temperature, tipici dei generatori a biomassa, umidi con basse temperature, provenienti ad esempio da generatori cosiddetti a condensazione, o più semplicemente vapori di cottura: un unico prodotto per diversi impieghi, rispettando sempre l’estetica dell’edificio nel quale è inserito.

COME SI INSTALLA

Forare la superficie di installazione attraverso la quale dovrà passare il sistema fumario vero e proprio (importante: rispettare sempre le distanze di sicurezza nel caso di installazioni adiacenti a materiale possibilmente combustibile). Posizionare i binari di fissaggio in corrispondenza dei sostegni portanti (travi) della copertura, avendo cura di fissarli in maniera parallela tra loro alla distanza indicata nelle istruzioni di installazione. Sistemare quindi il faldale a corredo ancorandolo adeguatamente alla copertura. Posizionare le barre filettate avvitandole ai sostegni paralleli, come illustrato dallo schema di montaggio. Infilare nelle apposite guide il corpo quadrangolare del torrino. Verificare il perfetto centraggio del sistema fumario rispetto a quest’ultimo: chiudere quindi l’elemento torrino con l’apposita piastra telescopica di finitura, avendo cura di serrare bene i dadi alle barre filettate. Installare infine il comignolo desiderato (vela, alette, piatto).
Per ogni ulteriore delucidazione consultare la scheda tecnica a seguire o contattare il servizio tecnico di assistenza presso i nostri uffici.

Finiture

Torrini - Stainless steel BA exterior finishing Finitura esterna inox lucido BA
Torrini - Natural copper exterior finishing Finitura esterna rame naturale
Painted on RAL definition exterior finishing Finitura esterna verniciato su tinta RAL
