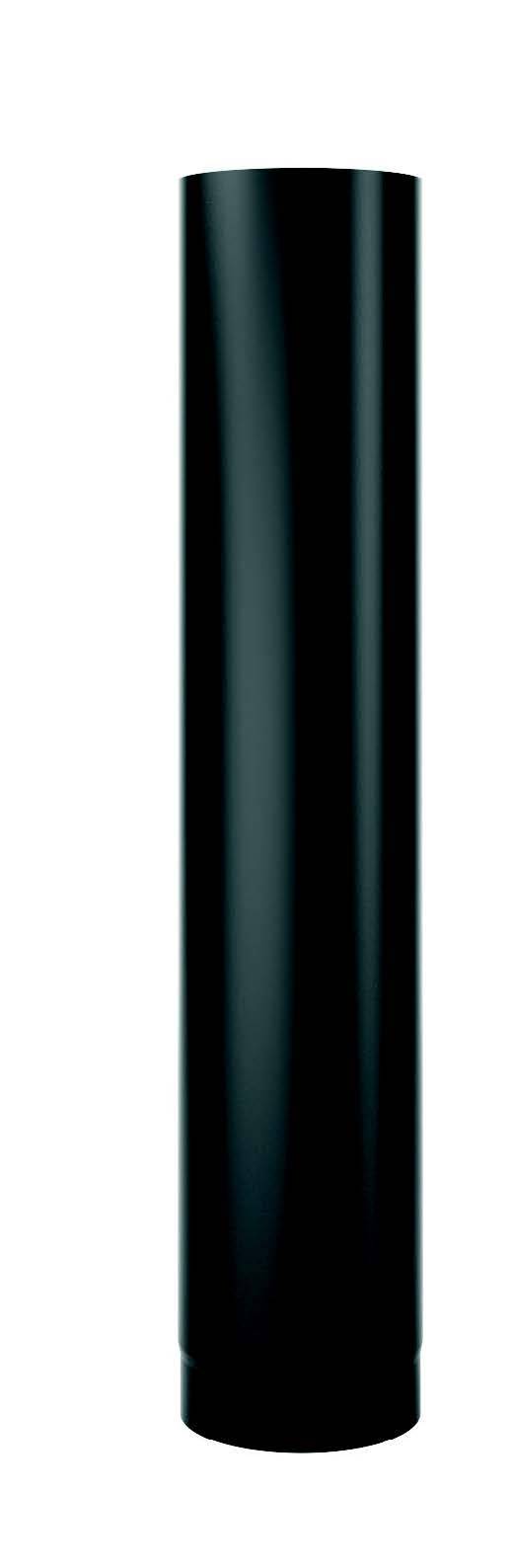

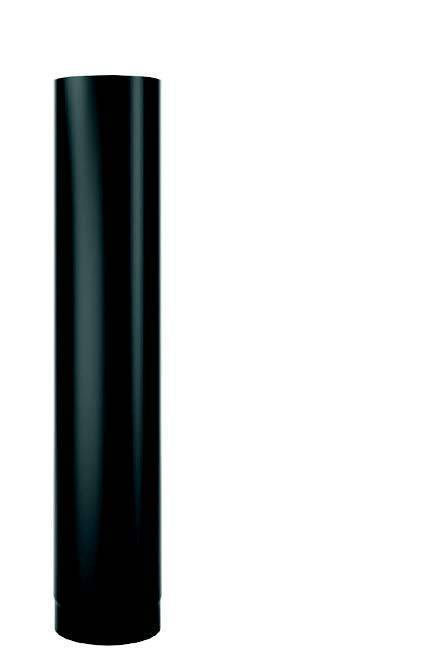

Pipe with circular section with nominal height of 1.000 mm
Pipe with circular section with draft stabilizer, nominal height of 250 mm

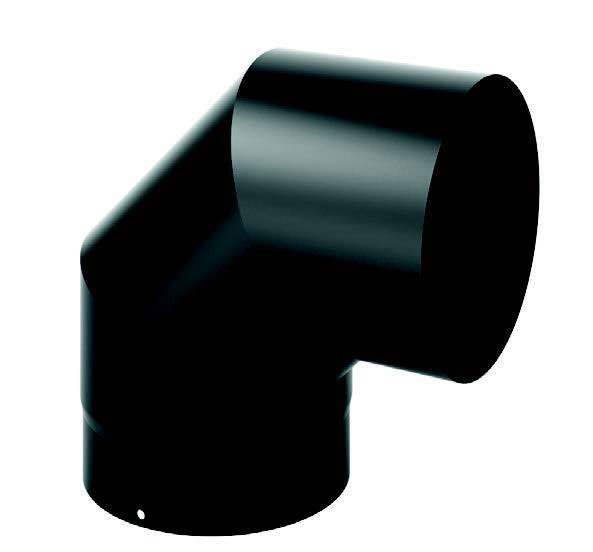

90° bend allows the deviation/shift of the exhaust flue system. For sub horizontal or vertical part

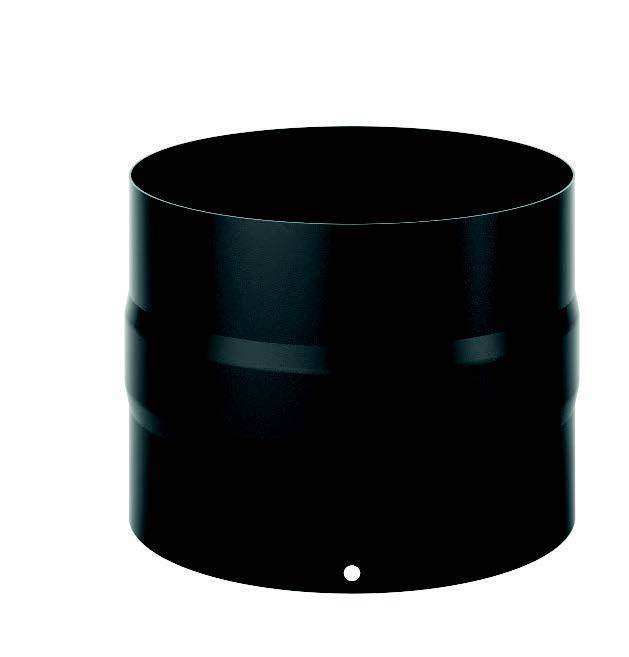

Double male coupling, used to invert the connection between elements of the system

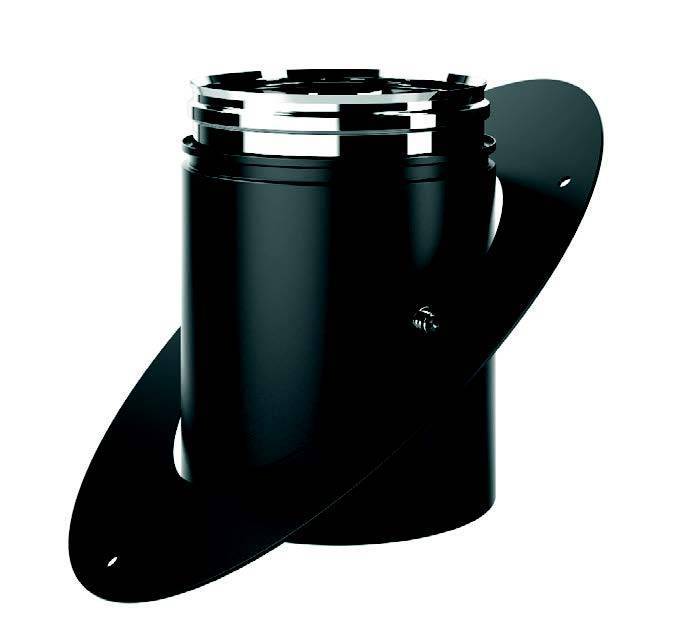

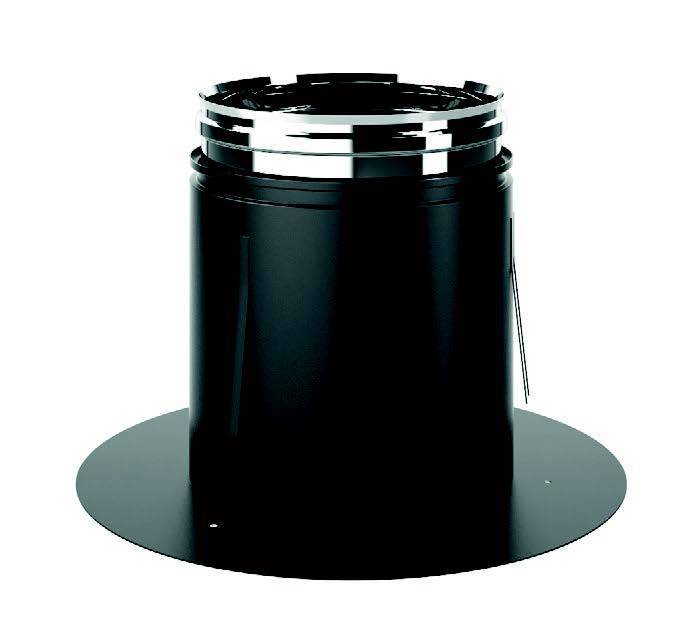

Telescopic hole cover, used to cross ceilings and walls. With protection felt and fixing screws with

Design

installazione di tubo a sezione circolare con altezza nominale 1.000 mm.

IN BREVE

Il fascino del passato rivive nella qualità del presente. Il sistema DESIGN è realizzato in ferro nero di spessore 2 mm rastremato per garantire una perfetta tenuta nell’evacuazione dei fumi e contemporaneamente rispettare le qualità estetica degli ambienti, non presentando discontinuità dimensionali anche in prossimità della giunzione tra i vari elementi che compongono la gamma. Ideale per generatori funzionanti in depressione con combustibili solidi e temperature di esercizio molto elevate (sino a 600° C), completo di tutti gli articoli occorrenti per la corretta composizione di un sistema fumario, il sistema DESIGN rappresenta la giusta scelta per un vero e proprio componente d’arredo, grazie inoltre all’elegante verniciatura color nero opaco.

QUANDO SI USA

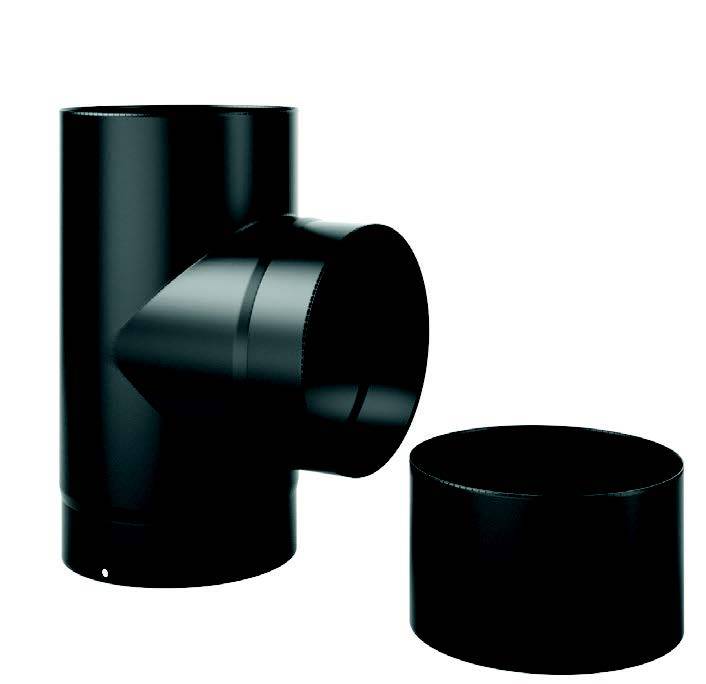

Evacuazione dei prodotti della combustione, solitamente asservito a generatori a legna o biocombustibili similari, il sistema DESIGN è verniciato a liquido con temperature elevate di resistenza termica (sino a 600° C). La gamma si compone di svariati articoli, realizzati con uno speciale macchinario di saldatura robotico operante su sei assi: raccordi a “T”, rosoni telescopici, ellittici sono solo parte di un ampio catalogo nel quale è possibile trovare tutti gli elementi necessari per ogni esigenza di installazione.

COME SI INSTALLA

Giunzione femmina liscia ed innesto maschio rastremato, compatibile con tutti i sistemi De Marinis, Il sistema DESIGN si installa semplicemente seguendo le indicazioni poste su ogni etichetta prodotto (senso fumi) senza l’ausilio di elementi meccanici di serraggio o utensili da officina (martello, cacciavite, ecc.) i quali inevitabilmente influiscono negativamente sulle tempistiche di installazione. Grazie all’ampia gamma a disposizione è possibile incontrare le molteplici esigenze di cantiere, collimando perfettamente con ogni realtà di installazione.
Ricordiamo di attenersi sempre scrupolosamente alle indicazioni fornite nel presente catalogo tecnico e, comunque, a quanto riportato nelle normative tecniche di settore.
Per ogni ulteriore delucidazione consultare la scheda tecnica a seguire o contattare il servizio tecnico di assistenza presso i nostri uffici.

Scheda tecnica

  • RIFERIMENTO NORMATIVO
    Marcatura prodotto "CE" secondo normativa europea EN 1856-2:2009.
  • MATERIALE
    Lamiera ferrosa, spessore 2 mm verniciata nero opaco.
  • CAMPI DI UTILIZZO
     Sistemi fumari metallici modulari (condotti, canali da fumo, camini metallici) specialmente utilizzati in abbinamento con caminetti e stufe a legna.
  • APPLICAZIONI
    Installazione interna.



  • DIAMETRI DISPONIBILI (mm)
    120 - 130 - 140 - 150 - 160 - 180 - 200.
  • GARANZIA PRODOTTO
    2 anni.
  • LIMITAZIONI
    Non utilizzare per campi applicativi differenti da quelli ivi proposti: contattare il nostro ufficio tecnico per ulteriori specifiche inerenti differenti tipologie di generatori o applicazioni in ambienti con presenza di vapori alogeni (es. lavanderie - stirerie - laboratori chimici).
  • CONSIGLI UTILI
    Suggeriamo di attenersi scrupolosamente alle indicazioni inserite nel relativo libretto di uso e manutenzione nonché a quanto riportato nel presente catalogo.

Finiture

Medium gray exterior finish Finitura esterna grigio medio - Disponibile solo a richiesta: tempi di evasione ordine da definire

Designazioni

T600-N1-D-Vm-L01200-GXXXNM*
Sistema Fumario per alte temperature - canale da fumo

* La distanza dei materiali possibilmente combustibili varia a seconda del diametro nominale
