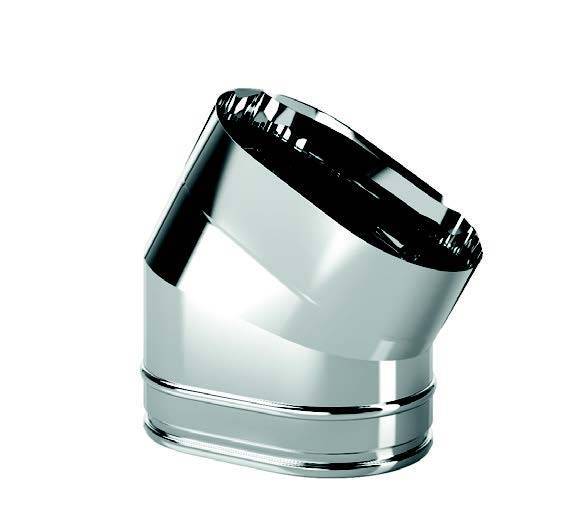

45° bend allows the deviation/shift of the exhaust flue system. For horizontal or vertical part of t
45° bend allows the deviation/shift of the exhaust flue system. For sub horizontal or vertical part

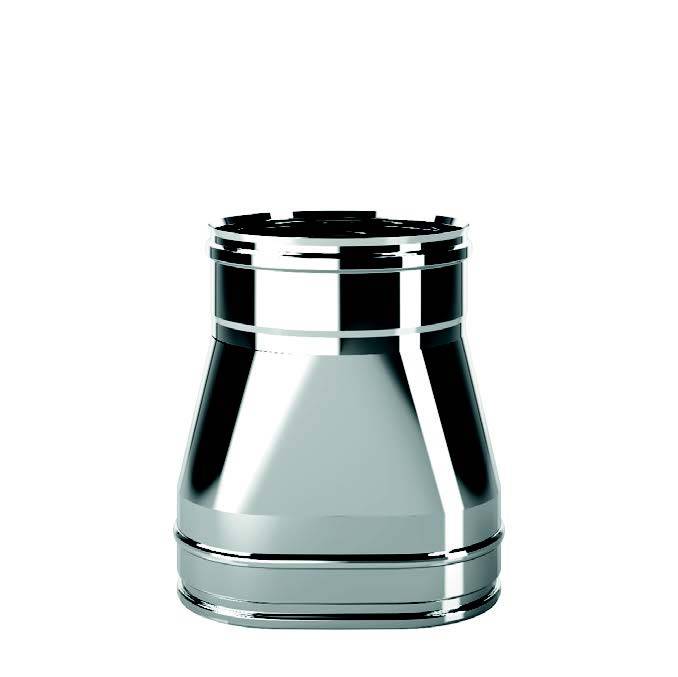

Connecting fitting from “female” section to round “male” section

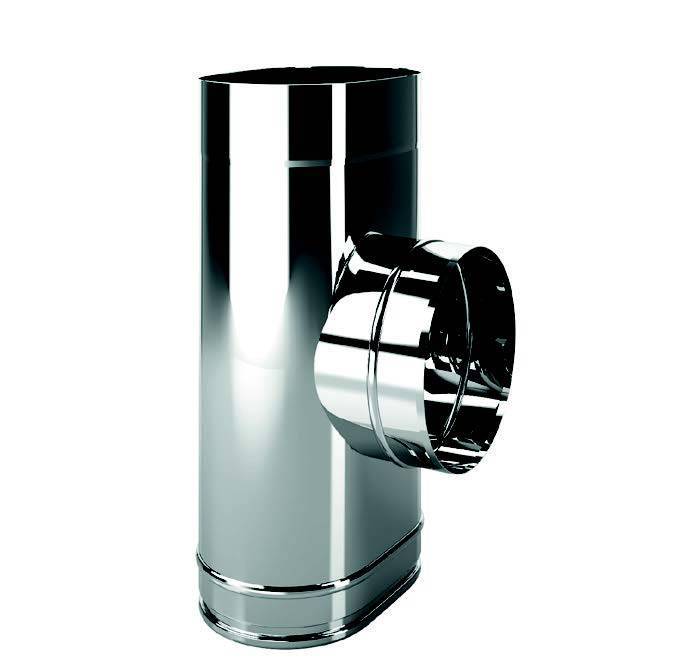

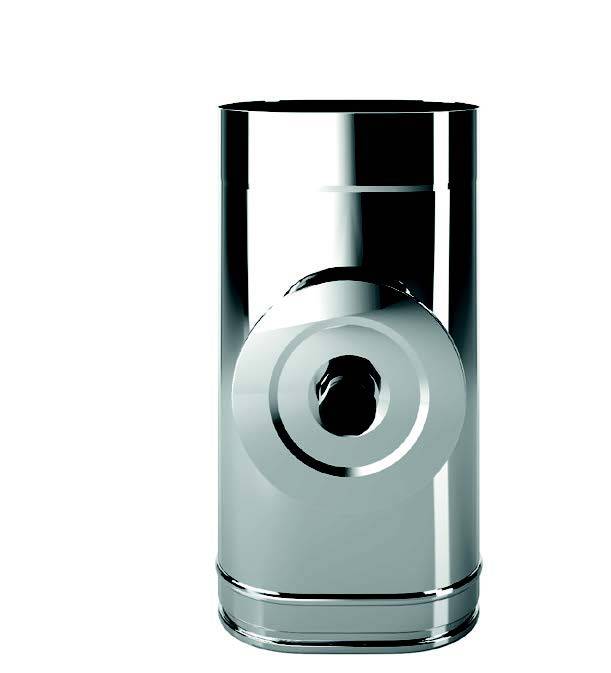

90° tee duct, used to connect the sub horizontal portion and the vertical one of the flue system.

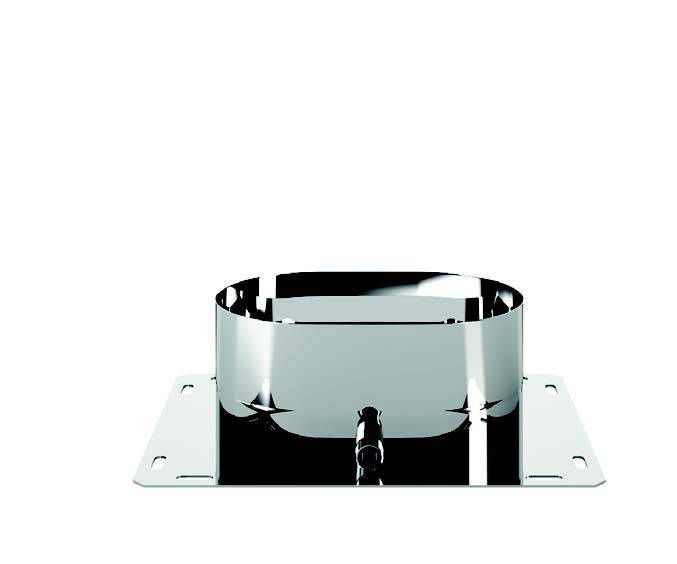

Intermediate support plate. Used for the correct stability of the exhaust flue system, matched with

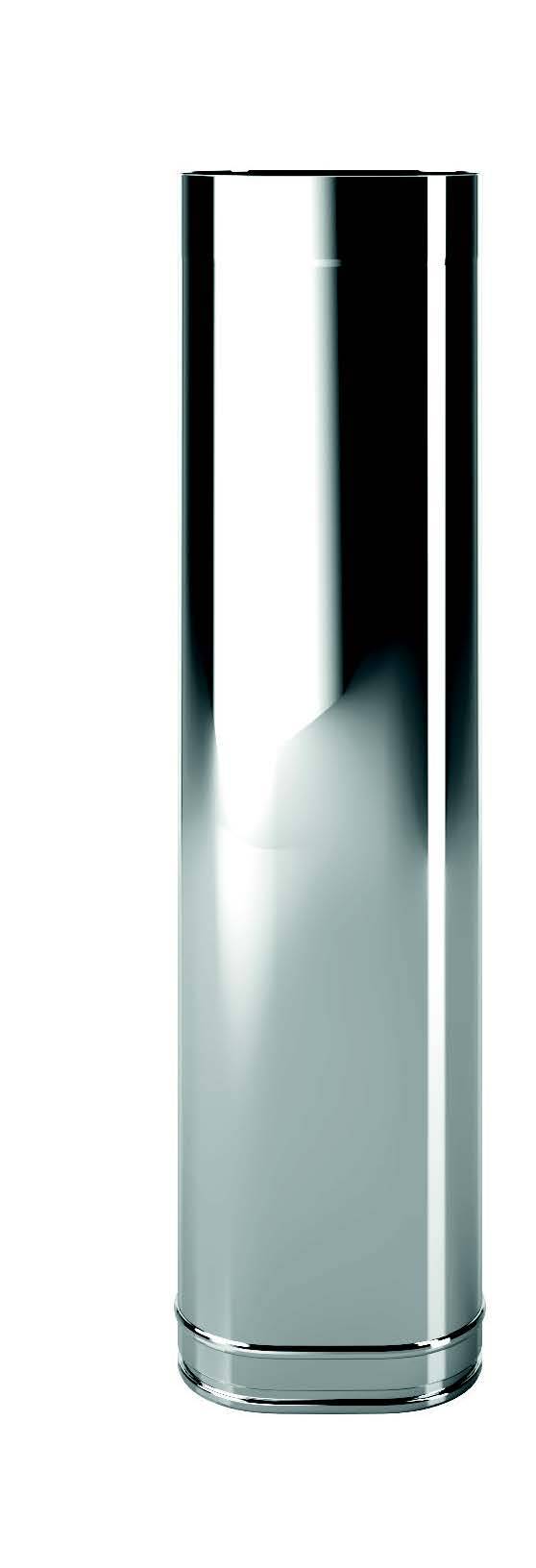

Ovale

Finitura Sistema Ovale: mono parete in acciaio inox AISI 316 L e finitura BA

IN BREVE

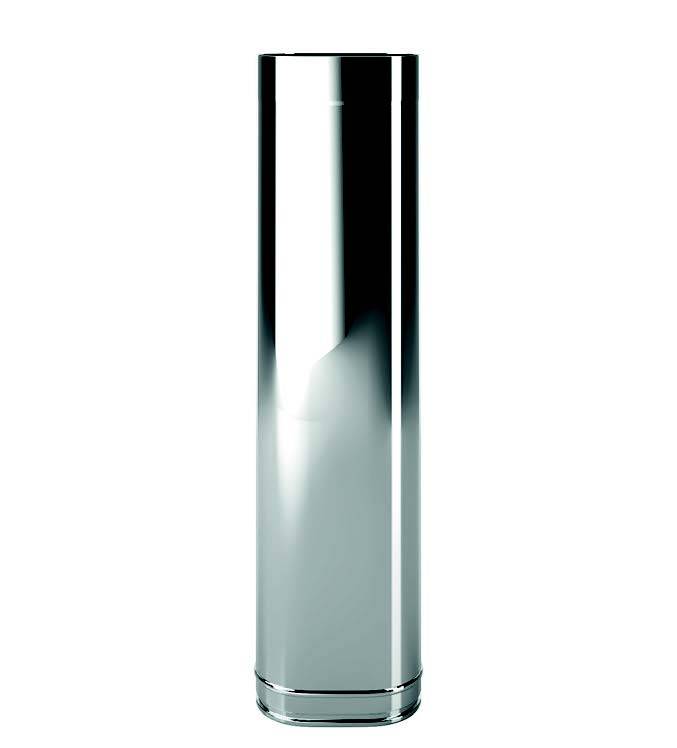

Mono parete in acciaio inox AISI 316 L, finitura BA, con conformazione ovale: la soluzione giusta per sfruttare al meglio ogni cavedio / vano tecnico. Giunzione meccanica con collare di bloccaggio e guarnizione di tenuta, il sistema OVALE rappresenta ad oggi la soluzione ideale per risanamenti di cavedi o vani tecnici, laddove il passaggio della sezione circolare (sistema MONO) sia impossibilitato, sebbene la superficie utile di evacuazione consenta lo scopo. Il sistema OVALE garantisce inoltre un agevole e corretto trasporto dei fumi: l’ampia gamma degli articoli che compongono il sistema rende possibile ogni installazione, favorendo le operazioni di ordinaria manutenzione ed evitando stagnazione di fumi ed incombusti, fenomeni tipici dei sistemi sdoppiati con derivazioni ad “Y”.

QUANDO SI USA

Evacuazione dei prodotti della combustione, abbinabile a generatori a combustibile solido, liquido e gassoso, smaltimento prodotti di cappe cucina, di tipo domestico o industriale, trasporto d’aria pulita, climatizzata e non: sono solo parte delle applicazioni possibili, nel pieno rispetto delle normative europee nonché delle restrittive leggi vigenti in Italia.

COME SI INSTALLA

Giunzione femmina liscia ed innesto maschio con guarnizione esterna, Il sistema OVALE rappresenta una scelta pratica, sicura e semplice: grazie alla meticolosa attenzione e cura nelle calibrature maschio e femmina viene garantita una perfetta tenuta nell’accoppiamento. Abbinando il sistema a generatori che producono fumi umidi o vapori di cottura deve essere installata nella sede maschio esterna la guarnizione di tenuta, certificata e garantita secondo la normativa europea EN 14241-1, senza dover utilizzare “in opera” mastice siliconico e costose paste anticapillarità. Ricordiamo che per una perfetta tenuta è obbligatorio l’utilizzo dell’apposito collare, disponibile con giunzione angolare o a richiesta in altra sede, con vite su lato maggiore o minore. Per ogni ulteriore delucidazione consultare la scheda tecnica a seguire o contattare il servizio tecnico di assistenza presso i nostri uffici.



Scheda tecnica

  • RIFERIMENTO NORMATIVO
    Marcatura prodotto "CE" secondo normativa europea EN 1856-2:2009.
  • MATERIALE
    Acciaio inox austenitico AISI 316L BA (EN 1.4404).
  • CAMPI DI UTILIZZO
     Sistemi Fumari metallici modulari (condotti, camini metallici, esalazioni aria) asserviti a generatori di calore di tipo atmosferico, pressurizzato, ad aria soffiata, convenzionali o a condensazione, cappe cucina per uso domestico o industriale, stufe a legna, caminetti o stufe a pellet.
  • APPLICAZIONI
    Installazione interna.



  • DIAMETRI DISPONIBILI (mm)
    130 (100x150) - 150 (120x180) - 180 (150x225) - 200 (170x255)
    220 (200x300) - 250 (220x330) - 300 (250x375) - 350 (300x450)
  • GARANZIA PRODOTTO
    2 anni.
  • LIMITAZIONI
    Non utilizzare per campi applicativi differenti da quelli ivi proposti: contattare il nostro ufficio tecnico per ulteriori specifiche inerenti differenti tipologie di generatori o applicazioni in ambienti con presenza di vapori alogeni (es. lavanderie - stirerie - laboratori chimici).
  • CONSIGLI UTILI
    Suggeriamo di attenersi scrupolosamente alle indicazioni inserite nel relativo libretto di uso e manutenzione nonché a quanto riportato nel presente catalogo.

Finiture

Stainless steel BA exterior finishing Finitura esterna inox lucido BA
Painted on RAL definition exterior finishing Finitura esterna verniciato su tinta RAL

Designazioni

T600-N1-W-Vm-L50050-G
Sistema Fumario intubato per alte temperature

T200-P1-W-Vm-L50050-O
Sistema Fumario intubato con guarnizione
