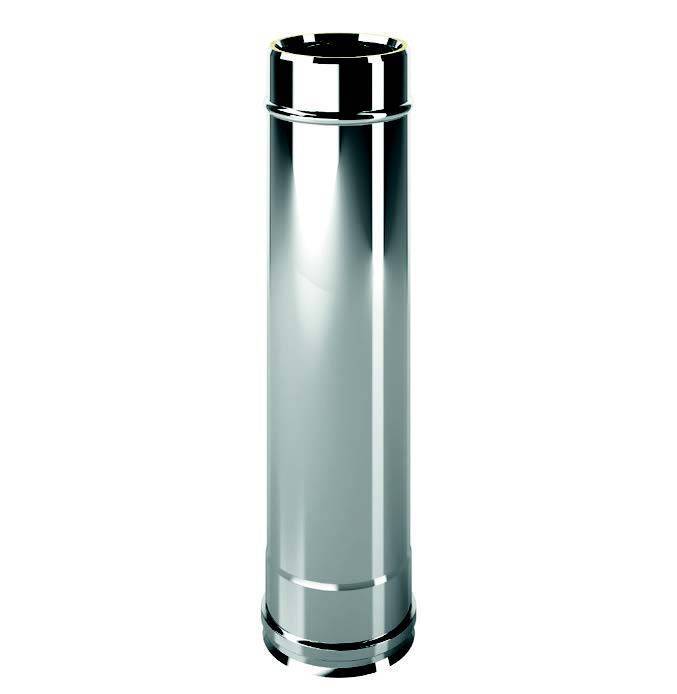

Pipe with circular section with nominal height of 250 mm

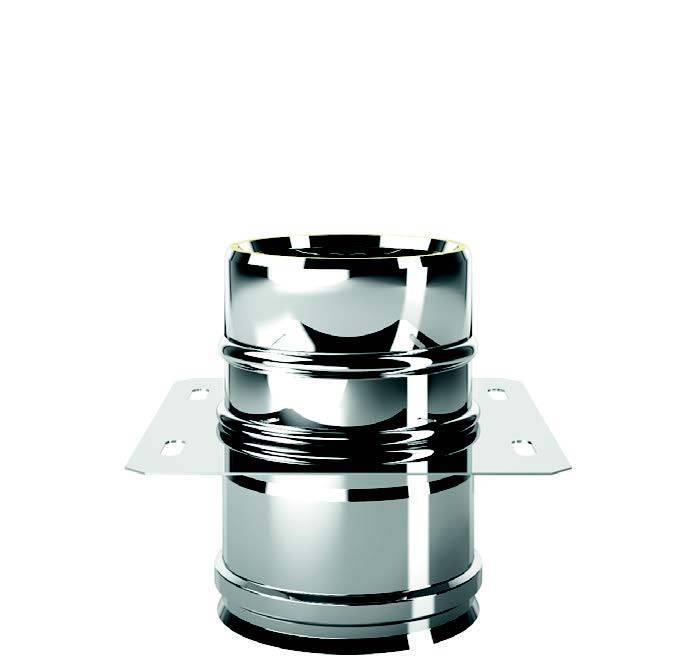

Intermediate support plate. Used for the correct stability of the exhaust flue system, matched with

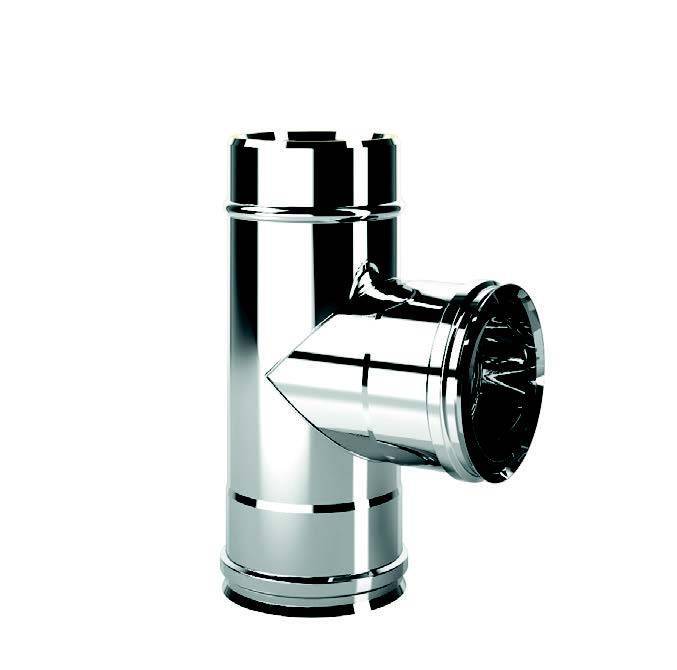

90° tee duct used to connect  the horizontal portion and the vertical portion of the flue system.

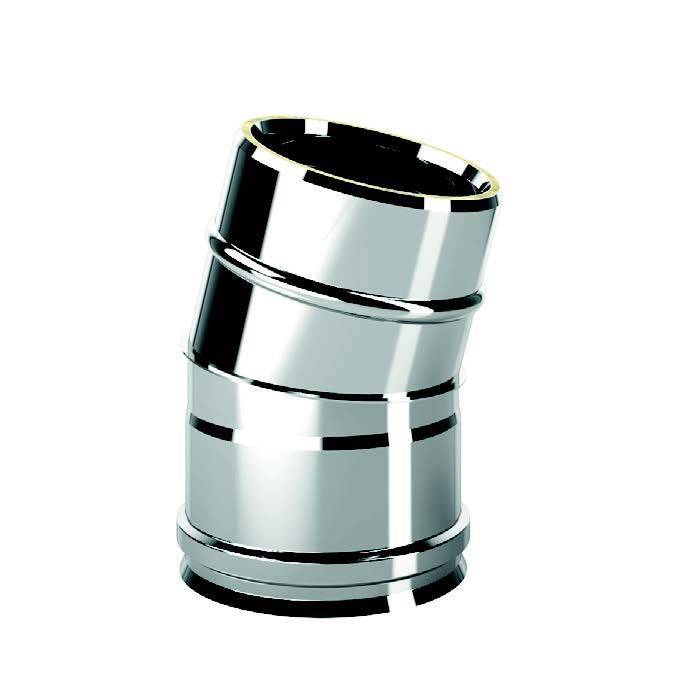

90° bend: allows the deviation/shift of the exhaust flue system, on sub horizontal or vertical part
Rain resistant terminal hat: used with generators with operating pressures lower than 40 Pa

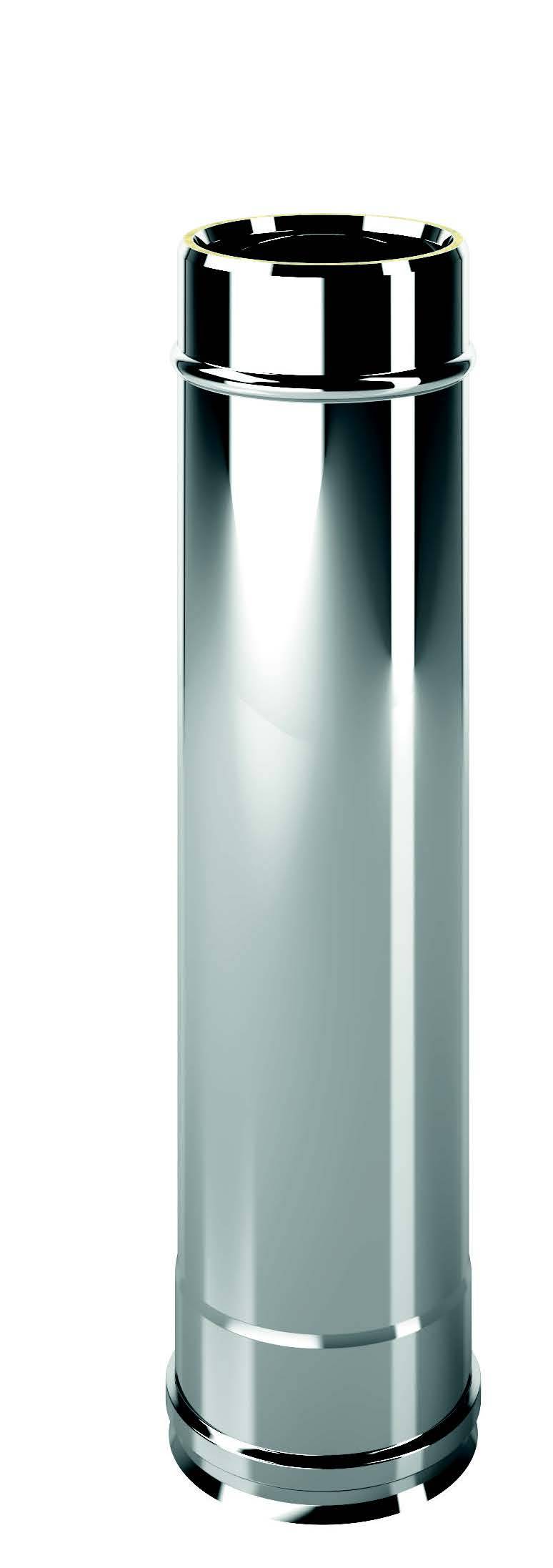

ISO 10

Iso 10 - tubo di acciaio

IN BREVE

Novità assoluta, il sistema ISO 10 rappresenta un nuovo e rivoluzionario metodo di scarico fumi. ISO 10, grazie alla lana minerale interposta fra le pareti, può essere utilizzato sia per fumi a bassa temperatura che ad alta, garantendo all’utente un impatto estetico certamente più discreto: la maggiorazione di diametro tra la parete interna e quella esterna del sistema è infatti di soli due centimetri, e l’ampia possibilità nella scelta della finitura esterna (acciaio inox, rame naturale, rame martellato o tinta RAL) conferiscono il giusto pregio estetico al prodotto.

QUANDO SI USA

Fumi umidi e basse temperature, tipici dei generatori a condensazione, o secchi a medio alta temperatura, ad esempio stufe a pellet, per pressioni positive o tiraggio naturale: il prodotto giusto per ogni applicazione. A garanzia inoltre di maggior sicurezza sarà la lana minerale ad alta densità (sino 100 kg!), frapposta tra le pareti senza elementi meccanici di giunzione come spinette metalliche e molle, i quali inevitabilmente causano fenomeni di ponte termico fra le pareti.

COME SI INSTALLA

Installare gli elementi della serie con la giunzione femmina della parete interna rivolta verso la sommità del sistema fumario (seguire il “senso fumi” sull’apposita etichetta): innestare quindi l’elemento successivo con la parte interna maschio rivolta verso il generatore e serrare con l’apposito collare di bloccaggio, a garanzia di perfetta tenuta meccanica del sistema. Facile? Certamente, ed ancor più semplice grazie al servizio tecnico De Marinis, che sarà a vostra disposizione per fornire lo schema di montaggio in base alle misure tecniche per ogni cantiere.
Per ogni ulteriore delucidazione consultare la scheda tecnica a seguire o contattare il servizio tecnico di assistenza presso i nostri uffici.

Scheda tecnica

  • RIFERIMENTO NORMATIVO
    Marcatura prodotto “CE” secondo normativa europea EN 1856-1:2009.
  • MATERIALE
    Parete interna - acciaio inox austenitico AISI 316L BA (EN 1.4404)
    Parete esterna - acciaio inox austenitico AISI 304 BA (EN 1.4301)
    Rame.
  • CAMPI DI UTILIZZO
     Sistemi Fumari metallici modulari (condotti, canali da fumo, camini metallici, esalazioni aria) asserviti a generatori di calore di tipo atmosferico, pressurizzato, ad aria soffiata, tradizionali o a condensazione, stufe a pellet.
  • APPLICAZIONI
    Installazione esterna o interna.



  • DIAMETRI DISPONIBILI (mm)
    Diametro interno 80 - 100.
    Diametro esterno 100 - 120.
  • GARANZIA PRODOTTO
    10 anni.
  • LIMITAZIONI
    Non utilizzare per campi applicativi differenti da quelli ivi proposti: contattare il nostro ufficio tecnico per ulteriori specifiche inerenti differenti tipologie di generatori o applicazioni in ambienti con presenza di vapori alogeni (es. lavanderie - stirerie - laboratori chimici).
  • CONSIGLI UTILI
    Suggeriamo di attenersi scrupolosamente alle indicazioni inserite nel relativo libretto di uso e manutenzione nonché a quanto riportato nel presente catalogo.

Finiture

Stainless steel BA exterior finishing - Iso 10 Finitura esterna inox lucido BA
Natural copper exterior finishing Finitura esterna rame naturale
Painted on “copper brown” definition exterior finishing Finitura esterna rame martellato
Painted on RAL definition exterior finishing Finitura esterna verniciato su tinta RAL

Designazioni

T200-P1-W-V2-L50040-O40
Sistema Fumario / canale da fumo resistente sino a 200 Pa con fumi umidi

T600-N1-W-V2-L50040-G300
Sistema Fumario alte temperature, fumi umidi o secchi in depressione
