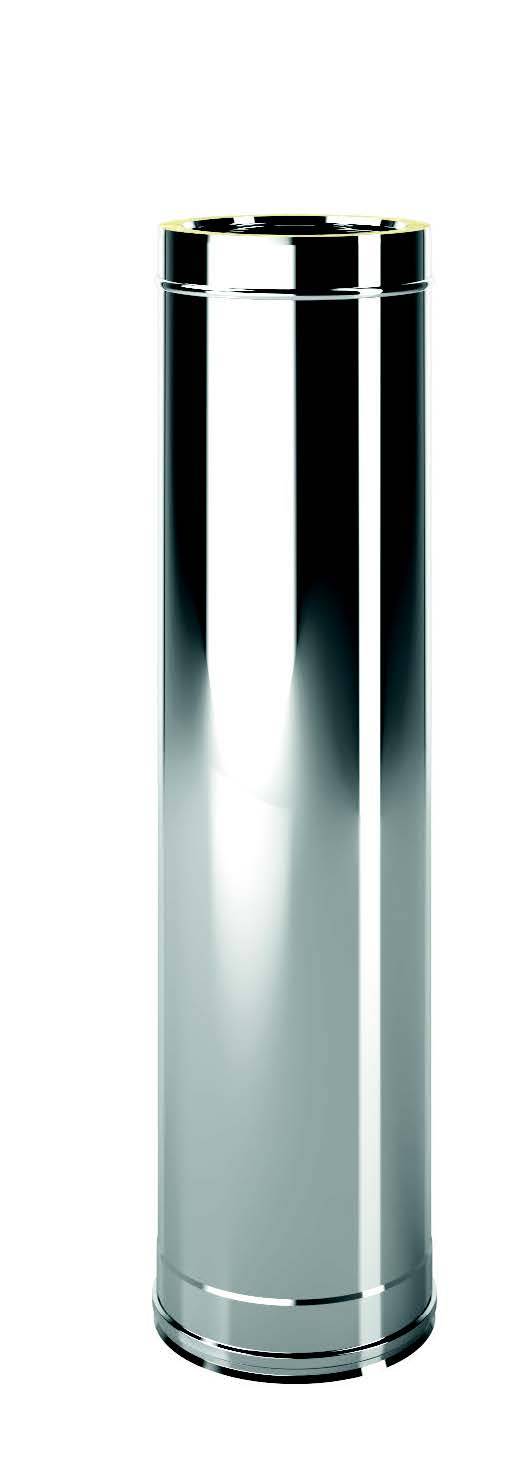

Sistemi Fumari: modello Iso 25

IN BREVE

Doppiaparete coibentato con lana minerale ad alta densità, parete interna in acciaio inox AISI 316 L, e parete esterna in acciaio inox AISI 304, finitura BA: la scelta ideale per le installazioni in ambiente esterno. Giunzione meccanica con collare di bloccaggio e guarnizione di tenuta, pratico e compatibile con tutti i prodotti De Marinis, il sistema ISO 25 è abbinabile a qualsiasi tipologia di generatore con pressione massima di esercizio a 200 Pa o temperature di esercizio sino a 600° C. Grazie all’elevato standard tecnologico di produzione, anche il sistema ISO 25 si compone di svariati elementi per meglio adattarsi ad ogni esigenza... e non solo: De Marinis ha inoltre la possibilità di produrre, certificare e garantire anche gli articoli a misura, utili talvolta per ovviare alle problematiche di cantiere e snellire i costi di impianto. Da ricordare inoltre che anche il sistema ISO 25 è coperto da un’esclusiva garanzia prodotto pari a 10 anni, 5 volte tanto quanto prescritto dalle normative europee in materia, volontariamente rilasciata da De Marinis.

QUANDO SI USA

Fumi umidi e basse temperature, tipici dei generatori a condensazione, o secchi ad alta temperatura, ad esempio stufe a pellet e termo camini, per pressioni positive o tiraggio naturale: il prodotto giusto per ogni applicazione. A garanzia inoltre di maggior sicurezza sarà la lana minerale ad alta densità (sino 100kg/m3!), frapposta tra le pareti senza elementi meccanici di giunzione come spinette metalliche e molle, i quali inevitabilmente causano fenomeni di ponte termico fra le pareti.

COME SI INSTALLA

Installare gli elementi della serie con la giunzione femmina della parete interna rivolta verso la sommità del sistema fumario (seguire il “senso fumi” sull’apposita etichetta): innestare quindi l’elemento successivo con la parte interna maschio rivolta verso il generatore e serrare con l’apposito collare di bloccaggio, a garanzia di perfetta tenuta meccanica del sistema. Facile? Certamente, ed ancor più semplice grazie al servizio tecnico De Marinis, che sarà a vostra disposizione per fornire lo schema di montaggio in base alle misure tecniche per ogni cantiere.
Per ogni ulteriore delucidazione consultare la scheda tecnica a seguire o contattare il servizio tecnico di assistenza presso i nostri uffici.

Nessun risultato

Scheda tecnica

  • RIFERIMENTO NORMATIVO
    Marcatura prodotto “CE” secondo normativa europea EN 1856-1:2009.
  • MATERIALE
    Parete interna acciaio inox austenitico AISI 316L BA (EN 1.4404)
    Parete esterna acciaio inox austenitico AISI 304 BA (EN 1.4301)
    Rame naturale
  • CAMPI DI UTILIZZO
     Sistemi Fumari metallici modulari (condotti, canali da fumo, camini metallici, esalazioni aria) asserviti a generatori di calore di tipo atmosferico, pressurizzato, ad aria soffiata, tradizionali o a condensazione, cappe cucina per uso domestico o industriale, stufe a legna, caminetti e stufe a pellet.
  • APPLICAZIONI
    Installazione esterna o interna.



  • DIAMETRI DISPONIBILI (mm)
    Diametro interno: 80 - 100 - 130 - 150 - 180 - 200 - 250 - 300 - 350 - 400 - 450 – 500.
    Diametro esterno: 130 - 150 - 180 - 200 - 230 - 250 - 300 - 350 - 400 - 450 - 500 – 550.
    Su richiesta realizzazione disponibile sino a diametro interno 1.200.
  • GARANZIA PRODOTTO
    10 anni.
  • LIMITAZIONI
    Non utilizzare per campi applicativi differenti da quelli ivi proposti: contattare il nostro ufficio tecnico per ulteriori specifiche inerenti differenti tipologie di generatori o applicazioni in ambienti con presenza di vapori alogeni (es. lavanderie - stirerie - laboratori chimici).
  • CONSIGLI UTILI
    Suggeriamo di attenersi scrupolosamente alle indicazioni inserite nel relativo libretto di uso e manutenzione nonché a quanto riportato nel presente catalogo.

Finiture

ISO 25 - Stainless steel BA exterior finishing Finitura esterna inox lucido BA
Iso 25 - Natural copper exterior finishing Finitura esterna rame naturale
Painted on RAL definition exterior finishing Finitura esterna verniciato su tinta RAL

Designazioni

T200-P1-W-V2-L50040/050-O40
Sistema Fumario/canale da fumo resistente sino a 200 Pa con fumi umidi

T600-N1-W-V2-L50040/050-G85
Sistema Fumario alte temperature, fumi umidi o secchi in depressione
