Installazione di Iso Hr

IN BREVE

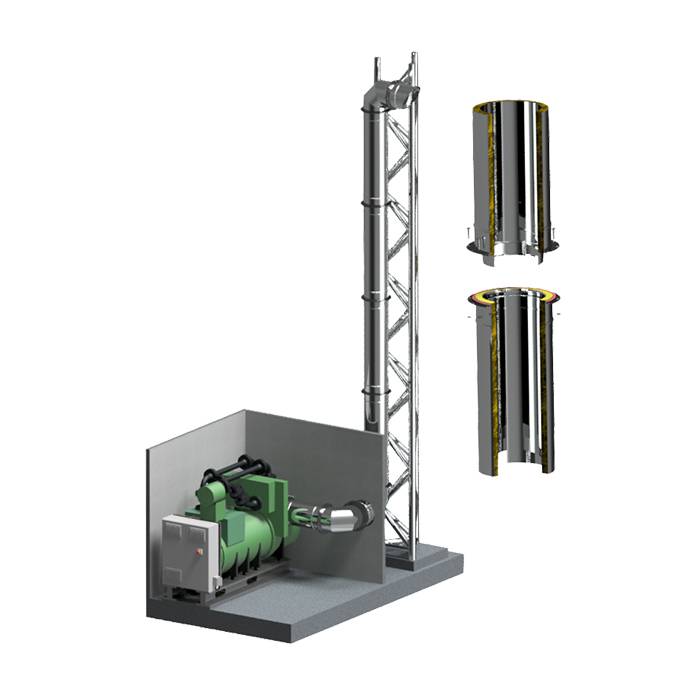

Ideale per lo scarico di fumi prodotti da generatori funzionanti con pressioni oltre 200 Pa e temperature di esercizio molto elevate, il Sistema ISO HR è composto da elementi rigidi doppia parete, parete interna in acciaio inox AISI 316 L e parete esterna in acciaio inox AISI 304, con interposta lana minerale ad alta densità di spessore minimo 25 mm. La novità? Il pratico sistema di giunzione con flange di tenuta, garanzia reale di tenuta alle vibrazioni, generate ad esempio da motori a gasolio, ed alle alte temperature con elevata pressione, come nell’eventualità di abbinamento a gruppi di co-generazione.

QUANDO SI USA

Evacuazione dei prodotti della combustione, solitamente asservito a generatori con pressioni di esercizio elevate come motori endotermici, cogeneratori e motori a gasolio: ISO HR nasce dall’esigenza strutturale di avere un adeguato sistema di smaltimento dei fumi resistente inoltre alle notevoli sollecitazioni meccanica (vibrazioni, tipiche talvolta dei sopra menzionati generatori) e contemporaneamente idoneo a pressioni positive nella media oltre i 1.000 Pa.

COME SI INSTALLA

Giunzione interna maschio-femmina ed esterna con flangia e contro flangia di tenuta, presenti su ogni elemento del sistema. Si raccomanda di serrare con cura i bulloni di tenuta delle flange per equilibrare i punti di trazione degli stesso, seguendo, ovviamente, le istruzioni da noi fornite al momento dell’acquisto.
Per ogni ulteriore delucidazione consultare la scheda tecnica a seguire o contattare il servizio tecnico di assistenza presso i nostri uffici.

Nessun risultato

Scheda tecnica

  • RIFERIMENTO NORMATIVO
    Marcatura prodotto “CE” secondo normativa europea EN 1856-1:2009.
  • MATERIALE
    Parete interna - acciaio inox austenitico AISI 316L BA (EN 1.4404).
    Parete esterna - acciaio inox austenitico AISI 304 BA (EN 1.4301).
  • CAMPI DI UTILIZZO
     Sistemi fumari metallici modulari (condotti, canali da fumo, camini metallici, esalazioni aria) asserviti a generatori di calore di tipo atmosferico, pressurizzato, ad aria soffiata, tradizionali o a condensazione, cappe cucina per uso domestico o industriale, stufe a legna, caminetti e stufe a pellet, specialmente utilizzato in abbinamento a motori endotermici e gruppi di cogenerazione.
  • APPLICAZIONI
    Installazione esterna o interna.



  • DIAMETRI DISPONIBILI (mm)
    Diametro interno: 100 - 130 - 150 - 180 - 200 - 250 - 300 - 350 - 400 - 450 – 500.
    Diametro esterno: 150 - 180 - 200 - 230 - 250 - 300 - 350 - 400 - 450 - 500 – 550.
    Disponibili su richiesta diametri superiori.
  • GARANZIA PRODOTTO
    10 anni.
  • LIMITAZIONI
    Non utilizzare per campi applicativi differenti da quelli ivi proposti: contattare il nostro ufficio tecnico per ulteriori specifiche inerenti differenti tipologie di generatori o applicazioni in ambienti con presenza di vapori alogeni (es. lavanderie - stirerie - laboratori chimici).
  • CONSIGLI UTILI
    Suggeriamo di attenersi scrupolosamente alle indicazioni inserite nel relativo libretto di uso e manutenzione nonché a quanto riportato nel presente catalogo.

Finiture

Iso HR: Stainless steel BA exterior finishing Finitura esterna inox lucido BA
Painted on RAL definition exterior finishing Finitura esterna verniciato su tinta RAL

Designazioni

T200-H1-W-V2-L50040/050-O40
Sistema fumario / canale da fumo resistente oltre 5.000 Pa con fumi umidi

T600-H1-W-V2-L50040/050-G85
Sistema fumario alte temperature, fumi secchi o umidi in pressione sino a 5000 Pa
