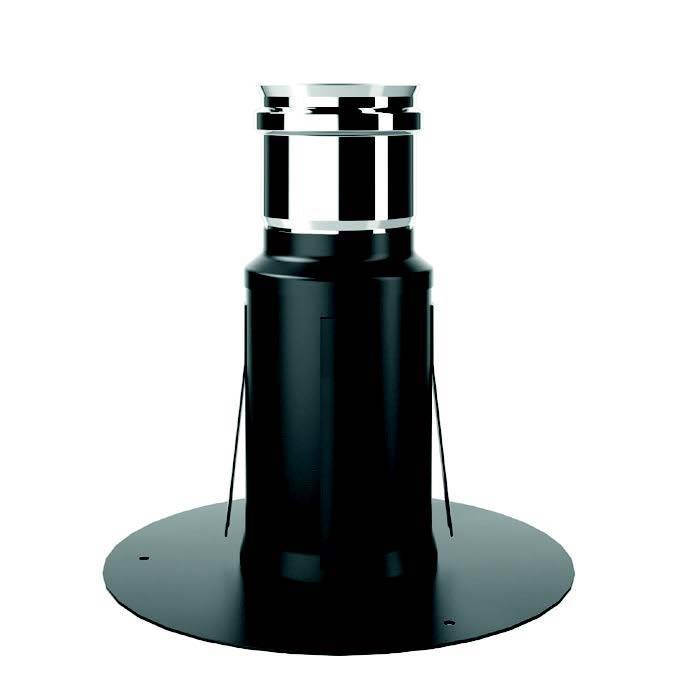

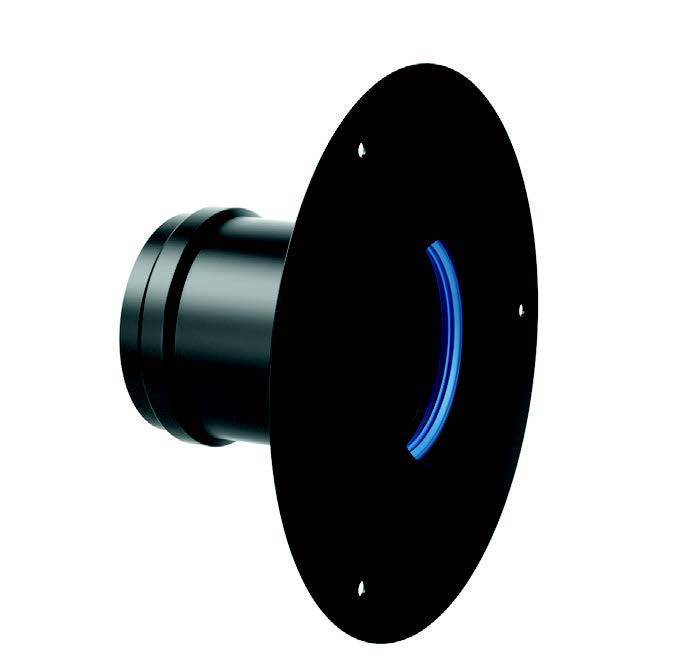

Telescopic hole cover. Suitable for installations with 45° connection in the vertical chimney with t

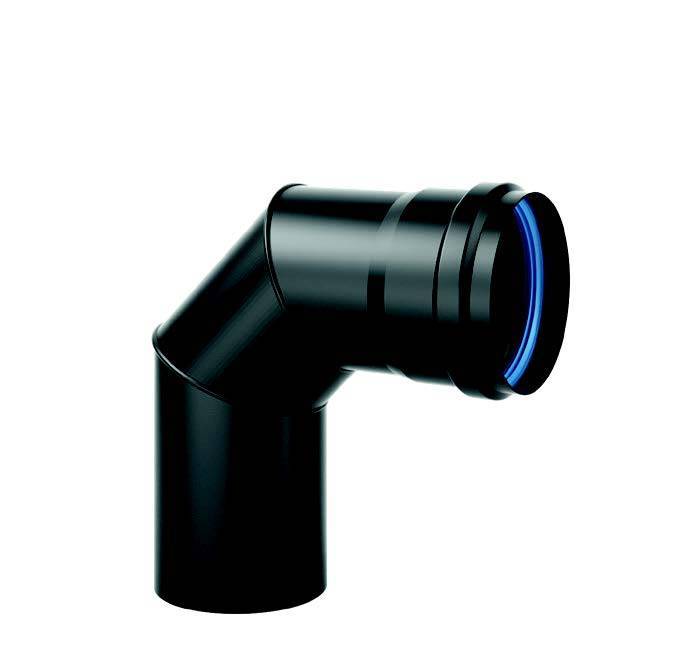

90° bend with inspection: allows the deviation or shift of the exhaust flue system
45° bend allows the deviation/shift of the exhaust flue system. For sub horizontal or vertical part

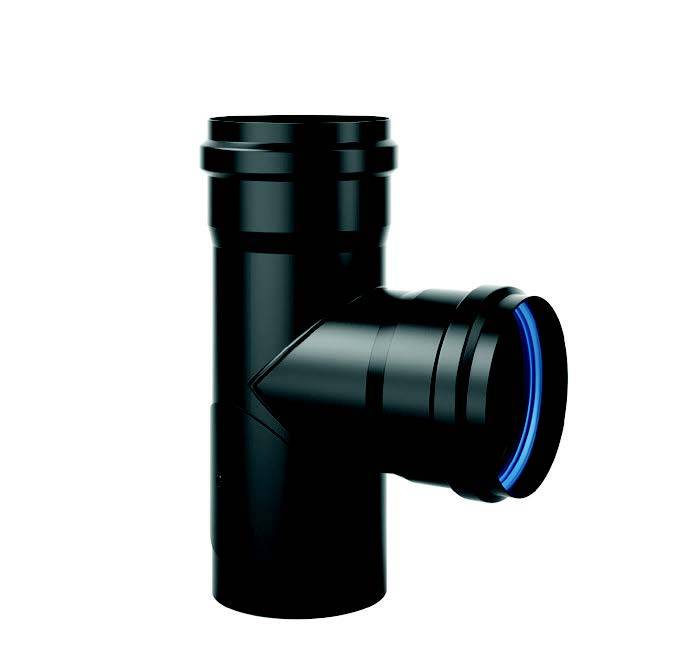

90° tee duct closed with lateral female junction and double inspection

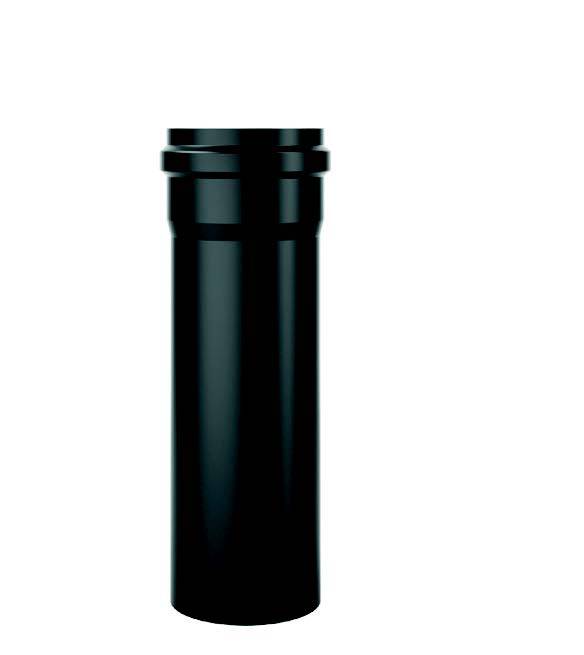

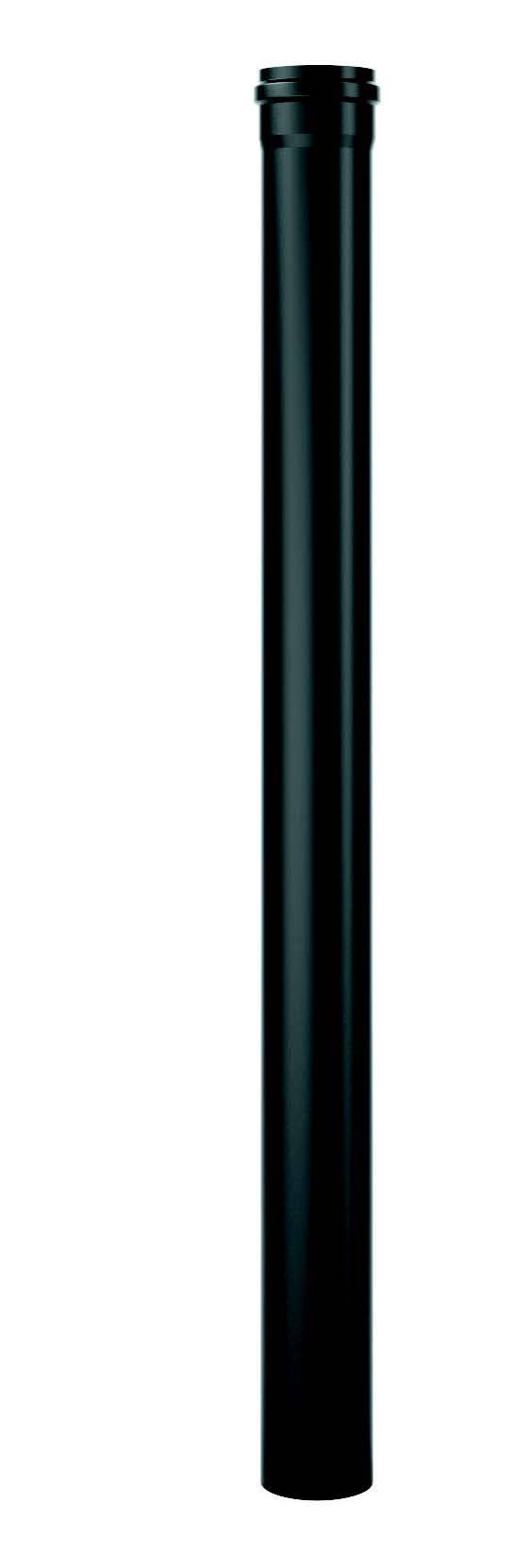

Pipe with circular section with nominal height of 2.000 mm.

Design Pellet

Installazione dei tubi Design pellet

IN BREVE

Realizzato in ferro nero di spessore 1,2 mm, saldato al microplasma in atmosfera inerte, munito di guarnizione siliconica per resistere sino a 200 Pa, il sistema DESIGN PELLET subisce un laborioso processo di verniciatura per mantenere inalterate le proprie caratteristiche estetiche: viene infatti trattato con verniciatura liquida resistente sino a 600° C e successivamente ricotto a forno per evitare esalazioni nocive alla prima accensione del generatore al quale viene asservito. Disponibile nei diametri nominali 80 mm, 100 mm e 120 mm, il sistema DESIGN PELLET rappresenta oggi il metodo più utilizzato per l’evacuazione fumi dei generatori a pellet.

QUANDO SI USA

Evacuazione dei prodotti della combustione, solitamente asservito a generatori a pellet o biocombustibili similari, il sistema DESIGN PELLET è verniciato a liquido con temperature elevate di resistenza termica (sino a 600° C). La gamma si compone di svariati articoli, realizzati con uno speciale macchinario di saldatura robotico operante su sei assi: raccordi a “T”, rosoni telescopici, ellittici sono solo parte di un ampio catalogo nel quale è possibile trovare tutti gli elementi necessari per ogni esigenza di installazione. Temperature oltre i 200° C? Non c’è problema, basta sostituire la guarnizione a corredo con la più performante guarnizione in VITON, di color verde, certificate per fumi con temperatura massima 250° C.

COME SI INSTALLA

Giunzione femmina ed innesto maschio liscio, compatibile con tutti i sistemi De Marinis. Il sistema DESIGN PELLET si installa semplicemente seguendo le indicazioni poste su ogni etichetta prodotto (senso fumi) senza l’ausilio di elementi meccanici di serraggio o utensili da officina (martello, cacciavite etc.) i quali inevitabilmente influiscono negativamente sulle tempistiche di installazione. Grazie all’ampia gamma a disposizione è possibile incontrare le molteplici esigenze di cantiere, collimando perfettamente con ogni realtà di installazione. Ricordiamo di attenersi sempre scrupolosamente alle indicazioni fornite nel presente catalogo tecnico e, comunque, a quanto riportato nelle normative tecniche di settore.
Per ogni ulteriore delucidazione consultare la scheda tecnica a seguire o contattare il servizio tecnico di assistenza presso i nostri uffici.

Scheda tecnica

  • RIFERIMENTO NORMATIVO
    Marcatura prodotto "CE" secondo normativa europea EN 1856-2:2009.
  • MATERIALE
    Lamiera ferrosa, spessore 1.2 mm verniciata nero opaco.
  • CAMPI DI UTILIZZO
     Sistemi Fumari metallici modulari (condotti, canali da fumo, camini metallici, esalazioni aria) asserviti a generatori di calore di tipo “stufe a pellet” e biocombustibili similari.
  • APPLICAZIONI
    Installazione interna.



  • DIAMETRI DISPONIBILI (mm)
    180 - 100 - 120.
  • GARANZIA PRODOTTO
    2 anni.
  • LIMITAZIONI
    Non utilizzare per campi applicativi differenti da quelli ivi proposti: contattare il nostro ufficio tecnico per ulteriori specifiche inerenti differenti tipologie di generatori o applicazioni in ambienti con presenza di vapori alogeni (es. lavanderie - stirerie - laboratori chimici).
  • CONSIGLI UTILI
    Suggeriamo di attenersi scrupolosamente alle indicazioni inserite nel relativo libretto di uso e manutenzione nonché a quanto riportato nel presente catalogo.

Finiture

Design Pellet: Medium gray exterior finish Finitura esterna grigio medio - Disponibile solo a richiesta: tempi di evasione ordine da definire

Designazioni

T600-N1-D-Vm-L01120-G375NM
Sistema Fumario per alte temperature

T250-P1-W-Vm-L01120-O70
Canale da fumo con guarnizione in VITON

T200-P1-W-Vm-L01120-O50
Canale da fumo con guarnizione
