Installazione Ventil - acciaio Inox 304

IN BREVE

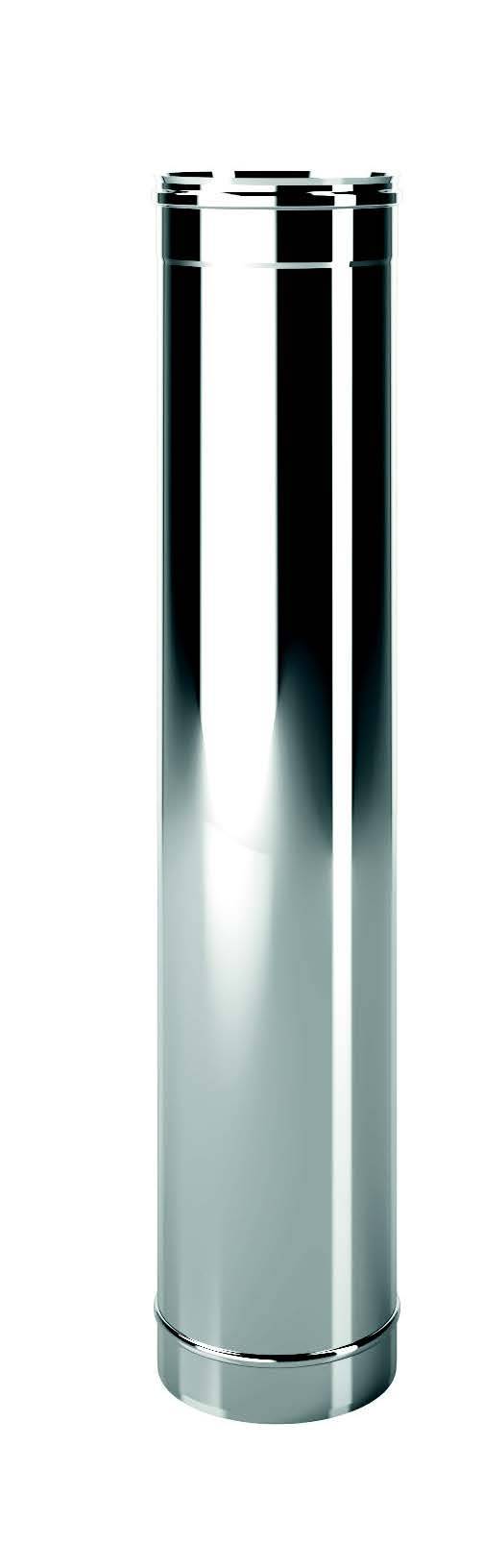

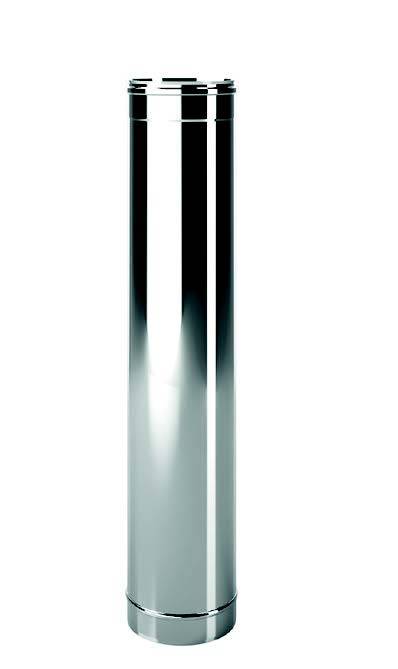

Monoparete in acciaio inox AISI 304, finitura BA, ideale per il trasporto di aria pulita ed, in generale, tutti i sistemi di canalizzazione. Giunzione meccanica con fascetta di bloccaggio o collare di tenuta (quest’ultimo per una miglior rigidità nei tratti sub orizzontali) il sistema VENTIL rappresenta ad oggi la scelta vincente per le installazioni ove l’estetica ed il design degli ambienti sia pienamente corrisposto con una soluzione appagante e di qualità!

QUANDO SI USA

Trasporto d’aria pulita, climatizzata e non, evacuazione aria stantia da locali e locali tecnici, diffusione di aria: sono solo parte delle applicazioni possibili, nel pieno rispetto delle normative europee nonché delle restrittive leggi vigenti in Italia. Completa il sistema un’ampia gamma di bocchette, diffusori griglie e quant’altro occorre per il collegamento diretto a motori di estrazione / evacuazione..

COME SI INSTALLA

Giunzione femmina ed innesto maschio: il gioco è fatto! Il sistema VENTIL rappresenta una scelta pratica, sicura e semplice: grazie alla meticolosa attenzione e cura nelle calibrature maschio e femmina viene garantita una perfetta tenuta nell’accoppiamento con possibilità di rotazione del prodotto a 360°, evitando problemi di allineamento tipici dei sistemi conici, ad avvitamento e combinati. Per una perfetta tenuta meccanica ed alla trazione è consigliato l’utilizzo dell’apposita fascia di tenuta, disponibile in due distinte versioni per necessità pratiche ed estetiche.
Per ogni ulteriore delucidazione consultare la scheda tecnica a seguire o contattare il servizio tecnico di assistenza presso i nostri uffici.

Nessun risultato

Scheda tecnica

  • RIFERIMENTO NORMATIVO
    Marcatura prodotto “CE” secondo normativa europea EN 1856-2:2009.
  • MATERIALE
    Acciaio inox austenitico AISI 304 BA (EN 1.4301).
  • CAMPI DI UTILIZZO
     Trattamento aria pulita, sistemi di smistamento aria canalizzata, estrazione aria da locali e locali tecnici, raffrescamento o riscaldamento canalizzato.
  • APPLICAZIONI
    Installazione esterna o interna.



  • DIAMETRI DISPONIBILI (mm)
    80 - 100 -110 -120 - 130 - 140 - 150 - 160 - 180 - 200 - 220 - 250 - 300 - 350 - 400 - 450 - 500.
    Su richiesta fino a 1200.
  • GARANZIA PRODOTTO
    2 anni.
  • LIMITAZIONI
    Non utilizzare per campi applicativi differenti da quelli ivi proposti: contattare il nostro ufficio tecnico per ulteriori specifiche inerenti differenti tipologie di generatori o applicazioni in ambienti con presenza di vapori alogeni (es. lavanderie - stirerie - laboratori chimici).
  • CONSIGLI UTILI
    Suggeriamo di attenersi scrupolosamente alle indicazioni inserite nel relativo libretto di uso e manutenzione nonché a quanto riportato nel presente catalogo.

Designazioni

T600-N1-D-Vm-L20040/050-G600
Sistema di evacuazione per alte temperature

T200-P1-D-Vm-L20040/050-O
Sistema di evacuazione intubato con guarnizione

T200-P1-D-Vm-L20040/050-O40
Canale di evacuazione con guarnizione
